CLOCHE DE VANNE

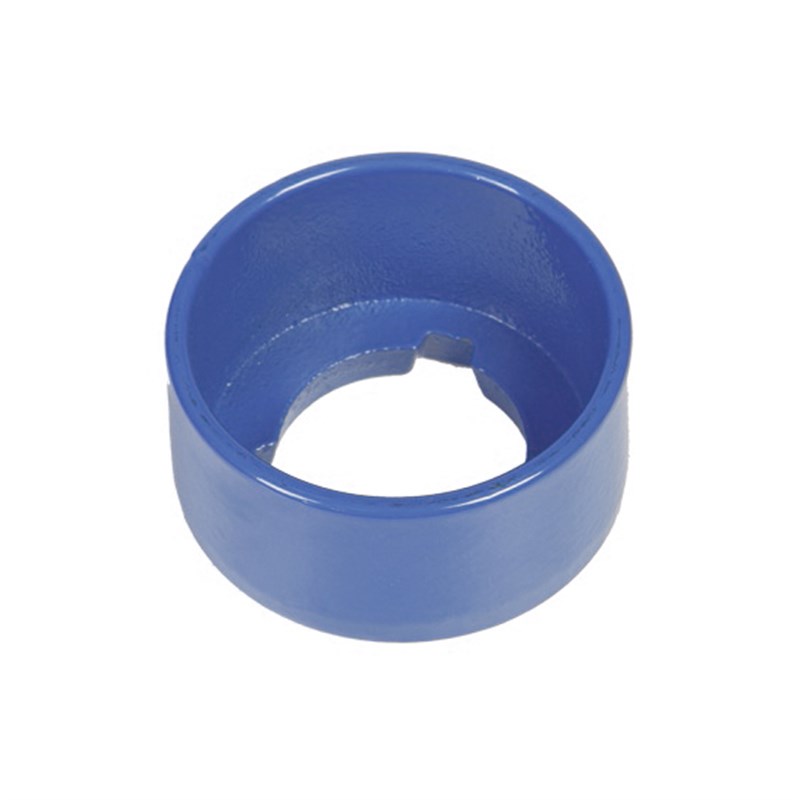

Cloche conçue pour le maintien d'un tube allonge jusqu'au diamètre 90 mm sur la tête de vanne opercule AVK.
Cloche pour vanne AVK permettant le raccordement d’une vanne AVK à un tube allonge.
| Série 04/70-001 | |
|---|---|
| Connexion | Non applicable |
| Matière : | Fonte ductile |
| DN : | DN50 - DN250 |
Caractéristiques
- Corps en Fonte Ductile EN-GJS 500-7 suivant EN 1563, équivalent GGG-50 DIN 1693
- Grande résistance à la corrosion, revêtement époxy 250 μm
Téléchargements
Fiche technique
Références et Dimensions
Faire défiler

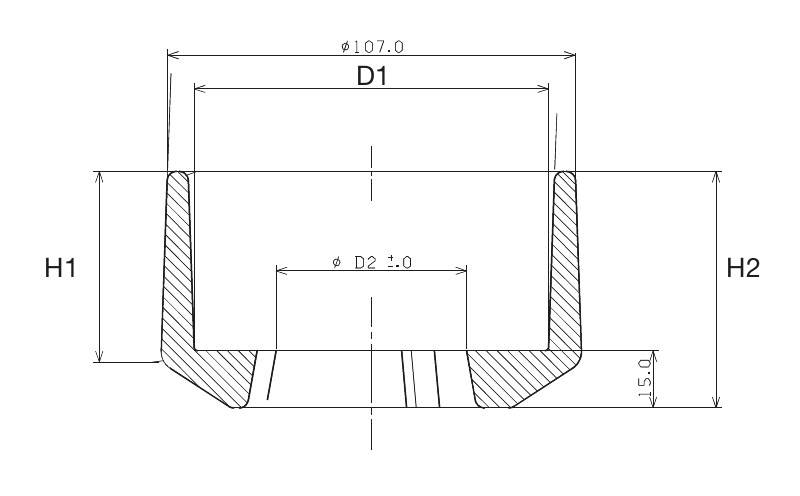

| Référence AVK n° | DN/DN |

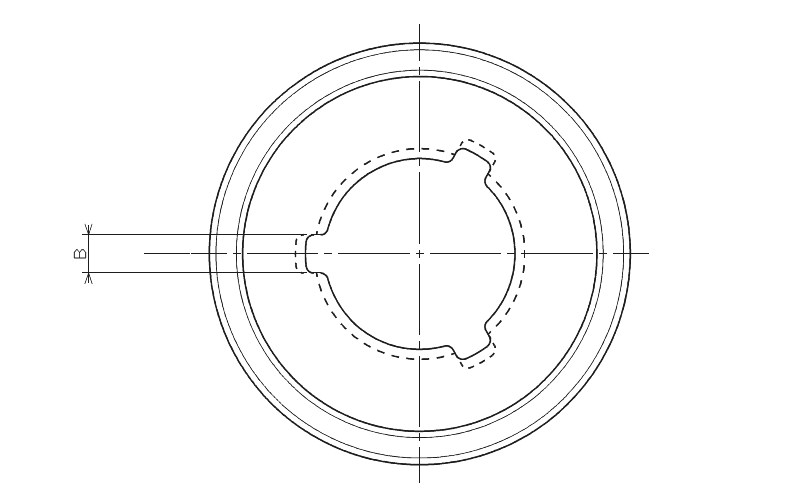

B mm |
D1 mm |
D2 mm |
H1 mm |
H2 mm |
Poids approx. kg |
Remarques |
|---|---|---|---|---|---|---|---|---|
| 04-050-7000 | 40 - 65 | 13 | 93 | 50 | 50 | 62 | 1,2 | Compatible avec vanne ancien et nouveau design |
| 04-080-7300 | 80 - 125 | 13 | 90 | 56 | 50 | 65 | 1,3 | |
| 04-150-7300 | 150 | 13 | 90 | 55 | 50 | 65 | 1,3 | |
| 04-200-7300 | 200 | 13 | 90 | 65 | 50 | 65 | 1,3 | |
| 04-250-7000 | 250 | 22 | 93 | 86 | 47 | 100 | 1,9 | Compatible avec vanne ancien et nouveau design |
Panier
Faire défiler
Composants
| 1. | Corps | Fonte ductile GJS-500-7 (GGG-50) |
Norme
- Brides non percées
