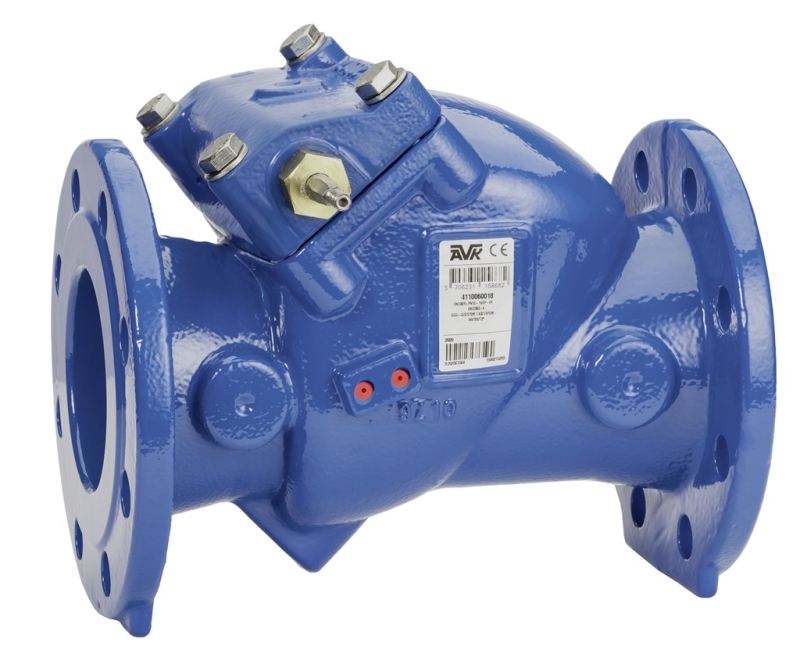

CLAPET À BATTANT, PN10/16

Siège caoutchouc, axe nu préparé pour montage fin de course

Contact

Notre équipe est à votre service

Clapet à battant résistant à une température maximale de 70°C conçu pour une utilisation eau potable et liquides non agressifs et peu chargés.

Les clapets anti-retour AVK série 41 sont proposés avec siège en métal ou caoutchouc. Installés dans des applications de pompage pour empêcher le reflux, ils peuvent être utilisés pour l'eau potable ainsi que pour les eaux usées non chargées. Le disque est relié à l'axe par l'intermédiaire d'une charnière souple qui permet au battant et au siège de s'ajuster parfaitement. Tous les composants sont approuvés pour l'eau potable. Les clapets série 41 sont disponibles avec ou sans axe sortant du chapeau permettant l’installation d’un levier avec contrepoids ou un ressort de rappel.

fire
fire
Série 41/60-001
Connexion Bride
Matière : Fonte ductile
DN : DN80 - DN250
PN PN 16

Caractéristiques

  • Préparé pour montage d’un fin de course sur position fermée
  • Passage intégral pour de faibles pertes de charge et un nettoyage simple de la conduite
  • Le siège caoutchouc offre une fermeture étanche et la légèreté du disque requiert un minimum d'effort pour l'ouverture et la fermeture
  • Axe monté dans le chapeau permettant un entretien facile sans retirer le clapet de la conduite
  • Axe en acier inoxydable 1.4021 (AISI 420), résiste aux acides
  • Axe libre pour permettre le montage d’un levier et d’un contrepoids ou un ressort pour assister la fermeture du clapet et éviter les coups de bélier
  • Charnière en acier inoxydable pour les DN inférieurs à 200 ; fonte ductile revêtu d'époxy approuvé pour l'eau potable pour les DN supérieurs.
  • Le joint de chapeau est situé dans une rainure entre le chapeau et le corps ce qui empêche son éjection
  • Tous les joints ainsi que le revêtement en contact avec le fluide sont approuvés pour l'eau potable
  • Revêtement époxy 250 µm lié par fusion
  • Le disque est conçu avec un insert en acier ou en fonte ductile entièrement vulcanisé de caoutchouc EPDM
  • Des prises situées sur les côtés du clapet permettent l'installation d'un manomètre, d'un by-pass, etc.
  • PFA 16 bar

Téléchargements

Fiche technique
Annexes techniques
Certificats
Instructions de montage et de maintenance

Références et Dimensions

Faire défiler
Référence AVK n° DN
mm
Bride
perçage
H
mm
H3
mm
L
mm
W7
mm
D
mm
Poids approx.
kg
41-080-60-0180041 80 PN10/16 135 235 260 256 200 16
41-100-60-0180041 100 PN10/16 150 260 300 255 220 22
41-125-60-0180041 125 PN10/16 211 346 350 332 250 36
41-150-60-0180041 150 PN10/16 212 354 400 390 285 41
41-200-60-0080041 200 PN10 247 417 500 392 340 62
41-200-60-0180041 200 PN16 247 417 500 392 340 62
41-250-60-0080041 250 PN10 347 571 600 689 405 185
41-250-60-0180041 250 PN16 347 571 600 689 405 185
Dessins 2D/3D
Panier
Faire défiler

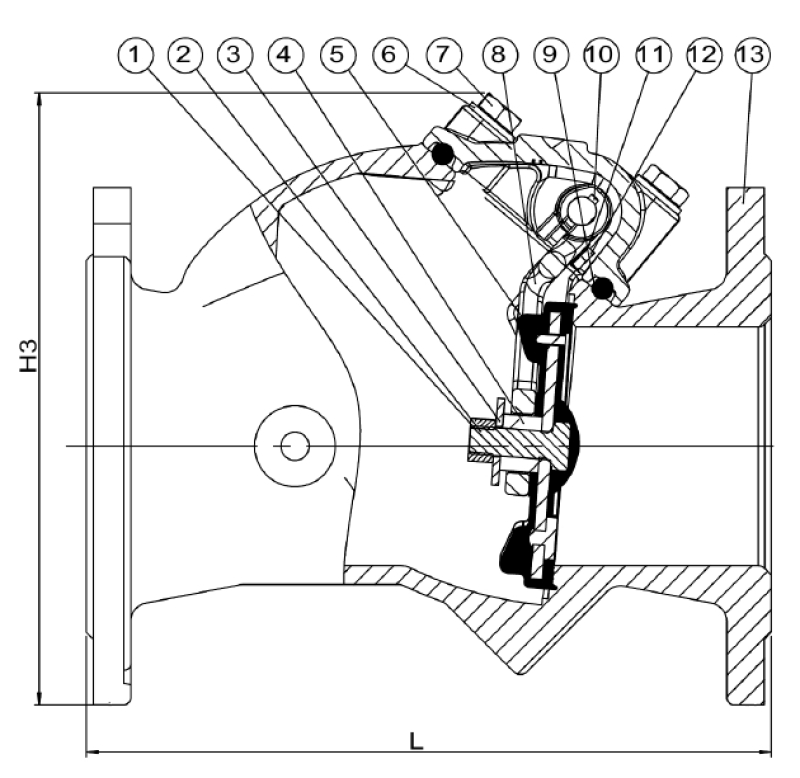

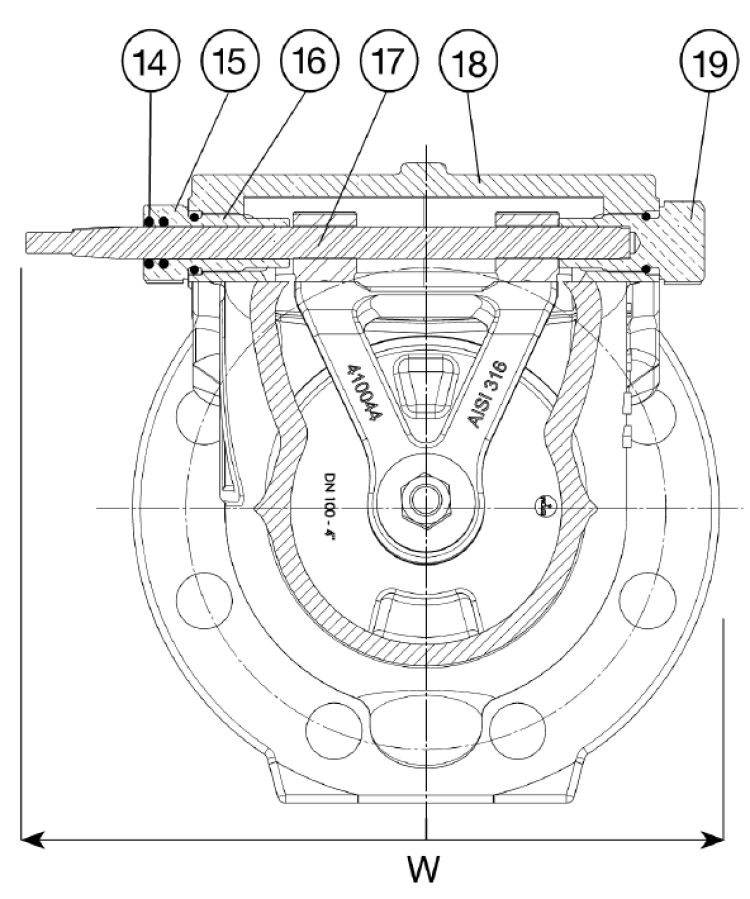

Composants

1. Écrou Acier inoxydable A2
2. Rondelle Acier inoxydable A4
3. Entretoise Polyamide
4. Insert du disque Acier S275JR
5. Corps Fonte ductile GJS-500-7
6. Joint de chapeau Caoutchouc EPDM
7. Rondelle Acier inoxydable A2
8. Boulon Acier inoxydable A2
9. Disque caoutchouc Caoutchouc EPDM
10. Boulon Acier inoxydable A4
11. Rondelle Acier inoxydable A4
12. Charnière Inox 316
13. Boulon Acier inoxydable A4
13. Boulon Acier inoxydable A2
14. Tige Acier inoxydable
15. Joint torique Caoutchouc EPDM
16. Axe libre Laiton, DZR CW602N
17. Joint torique Caoutchouc EPDM
18. Joint torique Caoutchouc EPDM
19. Chapeau Fonte ductile GJS-500-7
20. Clavette Acier inoxydable A4
21. Axe fermé Laiton, DZR CW602N

Tests / Certificats

  • Certifié ACS, certificat 14 ACC NY 197

Norme

  • Conception suivant EN 1074-3
  • Écartement suivant EN 558 Table 2 série 48
  • Perçage suivant EN1092-2 (ISO 7005-2), PN 10/16
