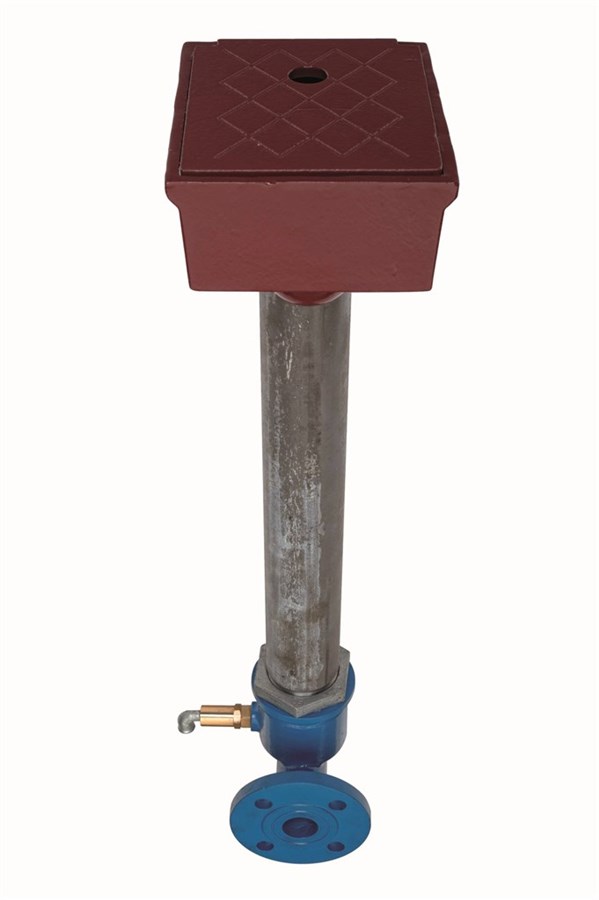

BOUCHE DE LAVAGE DAUPHINE
Bouche de lavage incongelable destinée à une utilisation en contact avec de l’eau potable ou de l’eau brute jusqu’à 70°C.
Bouche de lavage et d’arrosage incongelable à sens d’ouverture anti horaire manoeuvrée par carré 14x14 disposant de raccords symétriques suivant norme NFS 61-703 et d’un système de vidange par trompette.
| Série 78/7305-001 | |
|---|---|
| Connexion | Bride |
| Matière : | Fonte grise |
| DN : | DN40 |
| PN | PN 16 |
| Sens de fermeture | Fermeture sens horaire |
Caractéristiques
- PFA 16 bar
- DN 40
- Clapet en caoutchouc EPDM
- Ouverture anti horaire
- Vidange par trompette
Téléchargements
Fiche technique

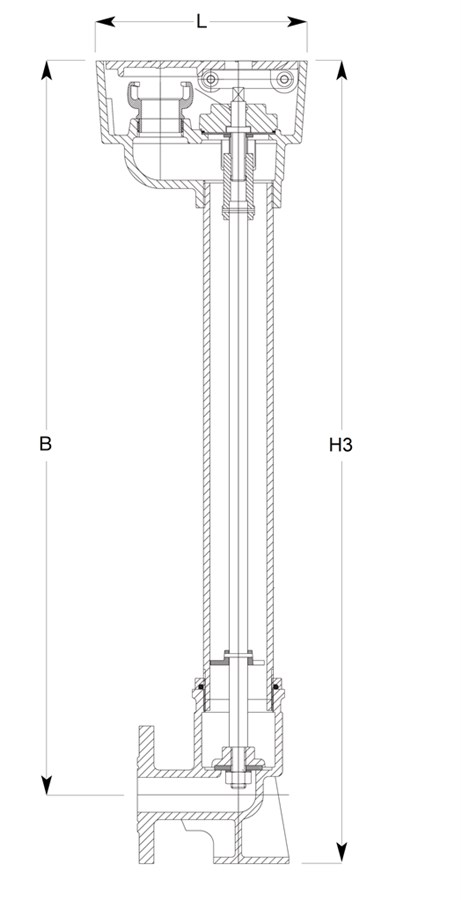

Références et Dimensions
Faire défiler
| Référence AVK n° | DN mm |
H3 mm |
B mm |
L mm |
W mm |
Poids approx. kg |
|---|---|---|---|---|---|---|
| 78-040-7305-080 | 40 | 875 | 800 | 230 | 195 | 29 |
Panier
Faire défiler

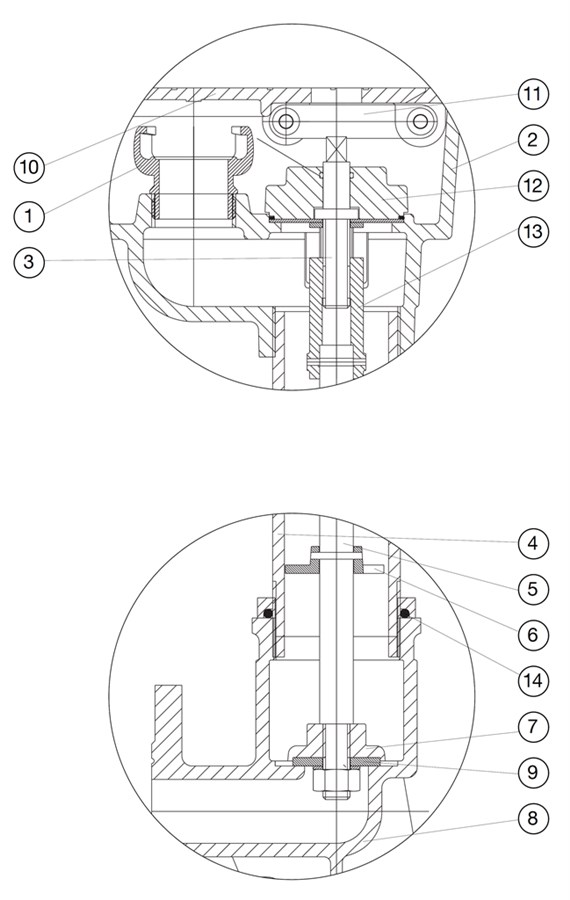

Composants
| 1. | Raccord | Aluminium |
| 2. | Coffre | Fonte GJL-250 (GG-25) |
| 3. | Tige | Bronze |
| 4. | Tube | Acier galvanisé |
| 5. | Tige de puisage | Acier galvanisé |
| 6. | Rails de guidage | Fonte GJL-250 (GG-25) |
| 7. | Porte clapet | Fonte GJL-250 (GG-25) |
| 8. | Culot | Fonte GJL-250 (GG-25) |
| 9. | Joint | Caoutchouc EPDM |
| 10. | Chapeau | Fonte GJL-250 (GG-25) |
| 11. | Connecteur | Fonte GJL-250 (GG-25) |
| 12. | Chapeau | Fonte GJL-250 (GG-25) |
| 13. | Ecrou de tige | Bronze |
| 14. | Fonte GJL-250 (GG-25) |
Norme
- Perçage suivant EN1092-2 (ISO 7005-2), PN 10/16
- Perçage de la bride de raccordement suivant ISO 7005-2 (ISO PN 10/16) et EN 1092-2
- Raccord symétrique suivant NFS 61-703
- Tous les matériaux en contact avec l’eau destinée à la consommation humaine sont certifiés conformes à l’arrêté du 29 mai 1997
