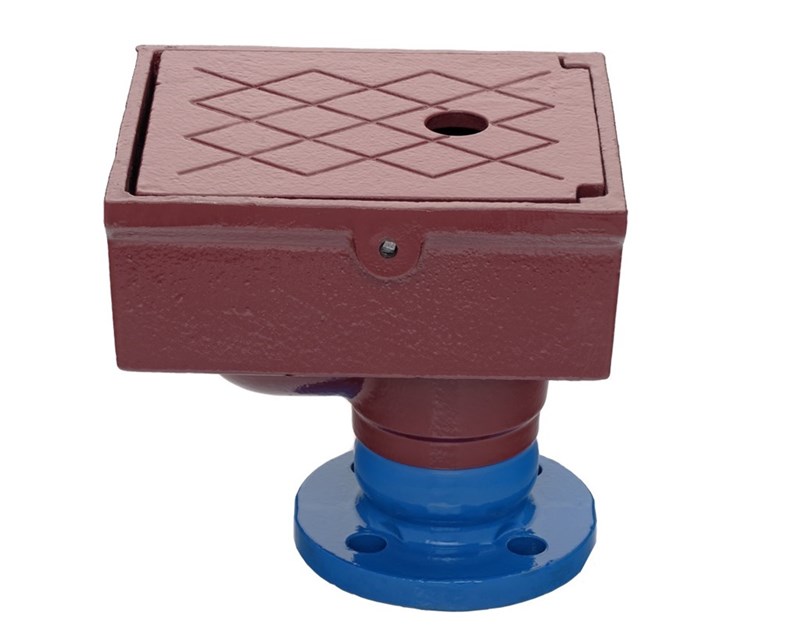

BOUCHE DE LAVAGE DELPHINE
Non incongelable, culot droit
Contact
Notre équipe est à votre service
Bouche de lavage et d’arrosage non incongelable destinée à une utilisation en contact avec de l’eau potable ou de l’eau brute jusqu’à 70°C.
La bouche de lavage Delphine d'AVK est conçue pour apporter l'eau où il y en a besoins tels que sur les places de marchés. Le coffre est complètement enterré avec le tampon à niveau avec la surface de la route. Manoeuvre par volant ou carré.
| Série 78/7310-001 | |
|---|---|
| Connexion | Bride |
| Matière : | Fonte grise |
| DN : | DN40 |
| PN | PN 10 |
| Sens de fermeture | Fermeture sens horaire |
Caractéristiques
- Conception robuste en fonte, laiton et acier galvanisé
- Tous les matériaux en contact avec le fluide sont certifiés ACS pour l'eau potable.
- Protection anti-corrosion époxy et polyester résistant aux UV pour les parties exposées.
- Sortie avec raccord symétrique DN40 selon NFS 61-703
- Bride de raccordement DN40
- Manoeuvre par carré de 14x14
- PFA 10 bar
- Modèle non incongelable
- Coffre rectangulaire
Téléchargements
Fiche technique
Références et Dimensions
Faire défiler
| Référence AVK n° | DN mm |
L mm |
H3 mm |
W mm |
Poids approx. kg |
|---|---|---|---|---|---|
| 78-040-7310-000 | 40 | 230 | 225 | 195 | 16 |
Panier
Faire défiler
Composants
| 1. | Chapeau | Fonte GJL-250 (GG-25) |
| 2. | Raccord | Aluminium |
| 3. | Tige | Bronze |
| 4. | Coffre | Fonte GJL-250 (GG-25) |
| 5. | Culot | Fonte GJL-250 (GG-25) |
| 6. | Porte clapet | Fonte GJL-250 (GG-25) |
| 7. | Joint | Caoutchouc EPDM |
| 8. | Connecteur | Acier galvanisé |
| 9. | Chapeau | Fonte GJL-250 (GG-25) |
| 10. | Ecrou de tige | Bronze |
| 11. | Écrou | Acier galvanisé |
Norme
- Perçage suivant EN1092-2 (ISO 7005-2), PN 10/16
-
Perçage de la bride de raccordement suivant ISO 7005-2 (ISO PN 10/16) et EN 1092-2
-
Raccord symétrique suivant NFS 61-703
-
Tous les matériaux en contact avec l’eau destinée à la consommation humaine sont certifiés conformes à l’arrêté du 29 mai 1997
