AVK BOUCHE DE LAVAGE LICORNE
Incongelable
Contact
Notre équipe est à votre service

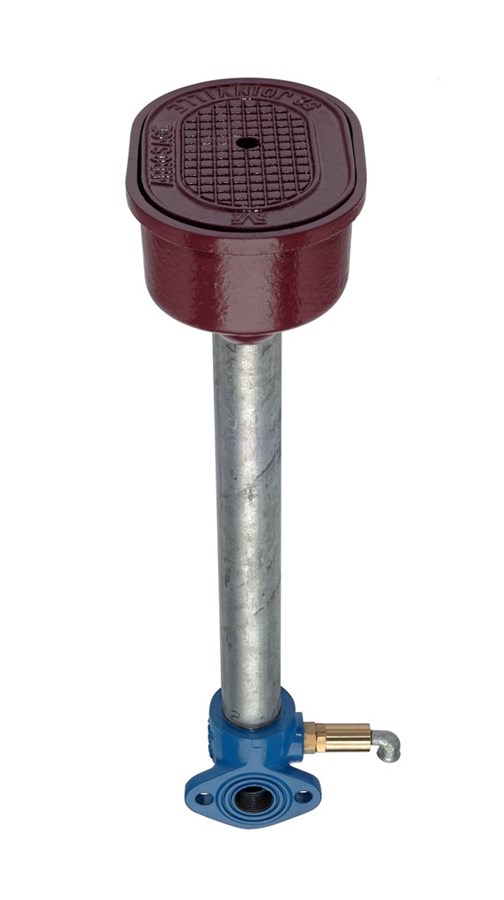

Bouche de lavage et d’arrosage incongelable destinée à une utilisation en contact avec de l’eau potable ou de l’eau brute jusqu’à 70°C.
La bouche de lavage Licorne d'AVK est conçue pour apporter l'eau où il y en a besoins tels que sur les places de marchés. Le coffre est complètement enterré avec le tampon à niveau avec la surface de la route. Manoeuvre par volant ou carré.
| Série 78/7410-001 | |
|---|---|
| Connexion | Bride |
| Matière : | Fonte grise |
| DN : | DN25 |
| PN | PN 16 |
| Sens de fermeture | Fermeture sens horaire |
Caractéristiques
- Conception robuste en fonte, laiton et acier galvanisé
- Tous les matériaux en contact avec le fluide sont certifiés ACS pour l'eau potable.
- Protection anti-corrosion époxy complétée par une couche polyester résistant aux UV pour les parties exposées.
- Sortie avec raccord filetée 26x34.
- Bride de raccordement DN25 avec taraudage 26x34
- Manœuvre par volant de manœuvre ou carré 12x12 ; clé fournie
- PFA 16 bar
- Modèle incongelable avec vidange automatique
- Coffre ovale
Téléchargements
Fiche technique
Certificats

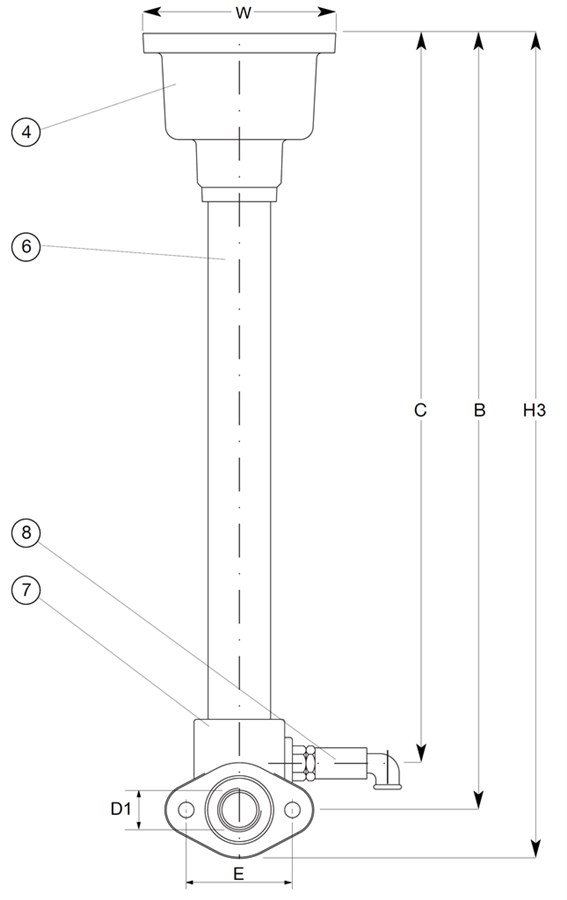

Références et Dimensions
Faire défiler
| Référence AVK n° | DN mm |
D mm |
D1 mm |
H3 mm |
L mm |
W mm |
B mm |
C mm |
E mm |
Poids approx. kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 78-025-7410-060 | 25 | 26X34 | 26X34 | 638 | 209 | 149 | 600 | 564 | 82 | 10 |
Panier
Faire défiler

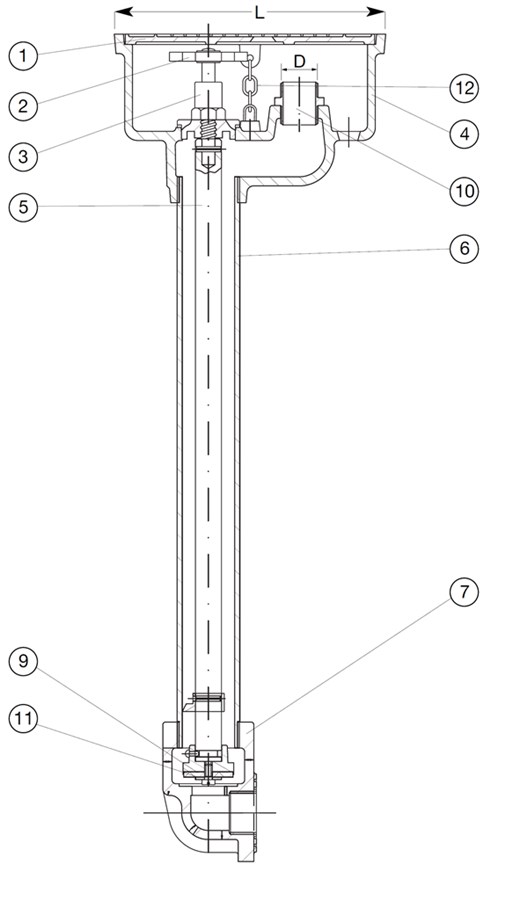

Composants
| 1. | Chapeau | Fonte grise |
| 2. | Volant | Acier |
| 3. | Partie supérieure | Laiton |
| 4. | Coffre | Fonte grise |
| 5. | Tige de puisage | Acier galvanisé |
| 6. | Tube | Acier galvanisé |
| 7. | Coude à patin | Fonte grise |
| 8. | Purge | Laiton |
| 9. | Porte clapet | Fonte grise |
| 10. | Raccord | Laiton |
| 11. | Joint | Caoutchouc EPDM |
| 12. | Chaîne | Acier galvanisé |
Norme
- Perçage suivant EN1092-2 (ISO 7005-2), PN 10/16
- Tous les matériaux en contact avec l’eau sont certifiés conformes à l’arrêté du 29 mai 1997
- ACS
