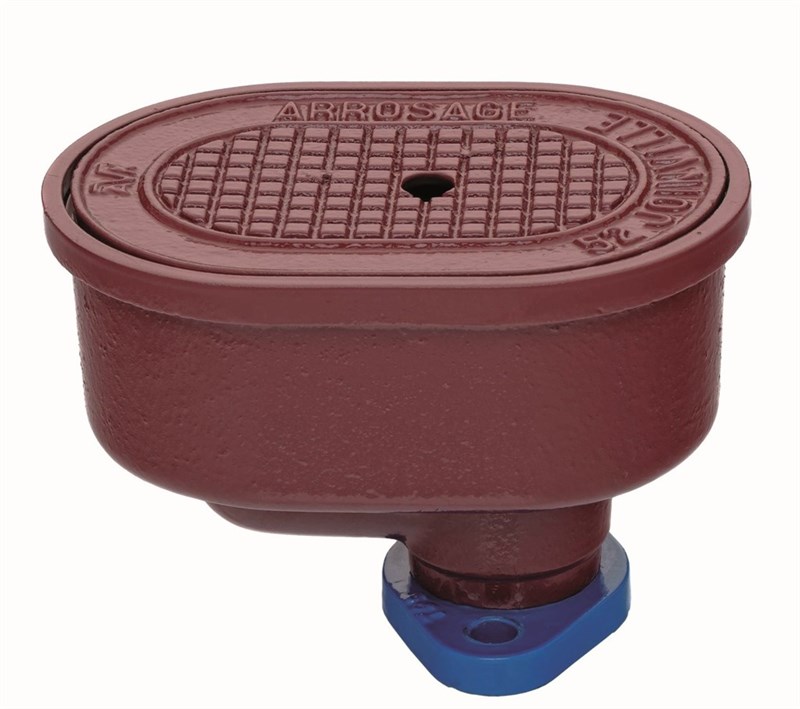

BOUCHE DE LAVAGE LYRE
Bouche de lavage et d’arrosage non incongelable destinée à une utilisation en contact avec de l’eau potable ou de l’eau brute jusqu’à 70°C.
La bouche de lavage Lyre d'AVK est conçue pour apporter l'eau où il y en a besoins tels que sur les places de marchés. Le coffre est complètement enterré avec le tampon à niveau avec la surface de la route. Manœuvre par volant ou carré.
| Série 78/7421-001 | |
|---|---|
| Connexion | Bride |
| Matière : | Fonte grise |
| DN : | DN25 |
| PN | PN 10 |
| Sens de fermeture | Fermeture sens horaire |
Caractéristiques
- Conception robuste en fonte, laiton et acier galvanisé
- Tous les matériaux en contact avec le fluide sont certifiés ACS pour l'eau potable.
- Protection anti-corrosion époxy et polyester résistant aux UV pour les parties exposées.
- Sortie avec raccord filetée 26x34.
- Bride de raccordement DN25 avec taraudage 26x34
- Volant de manœuvre, ouverture anti-horaire
- PFA 10 bar
- Modèle non incongelable
- Coffre ovale
Téléchargements
Fiche technique

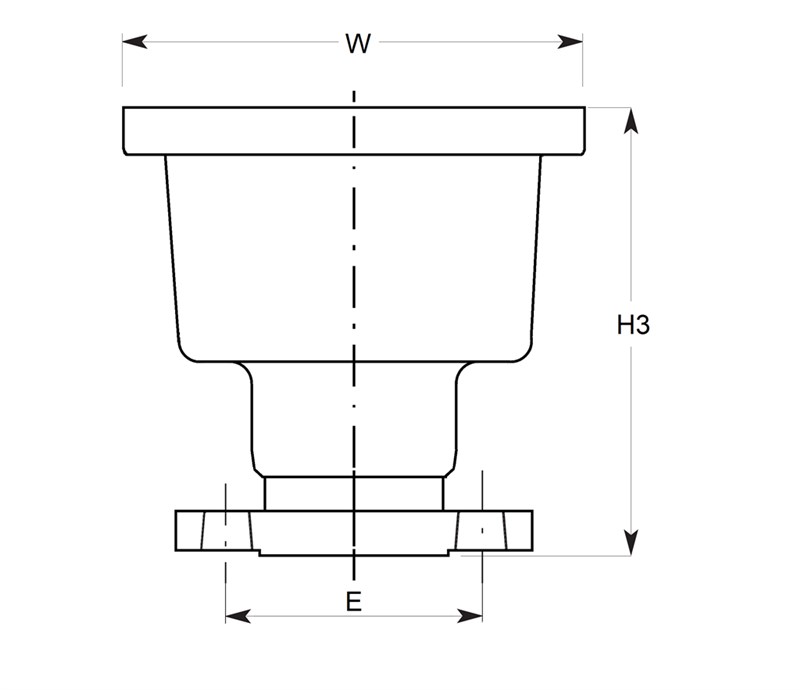

Références et Dimensions
Faire défiler
| Référence AVK n° | DN mm |
H3 mm |
L mm |
W mm |
D mm |
D1 mm |
E mm |
Poids approx. kg |
|---|---|---|---|---|---|---|---|---|
| 78-025-7421-000 | 25 | 216 | 209 | 149 | 26X34 | 26X34 | 82 | 5,5 |
Panier
Faire défiler

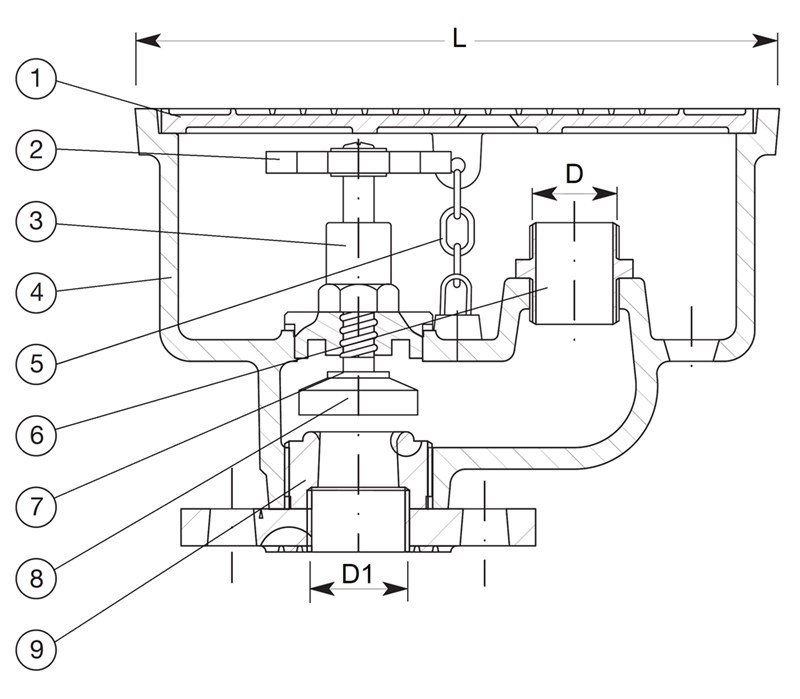

Composants
| 1. | Chapeau | Fonte GJL-250 (GG-25) |
| 2. | Volant | Acier |
| 3. | Partie supérieure | Laiton |
| 4. | Coffre | Fonte GJL-250 (GG-25) |
| 5. | Chaîne | Acier galvanisé |
| 6. | Raccord | Laiton |
| 7. | Porte clapet | Fonte GJL-250 (GG-25) |
| 8. | Joint | Caoutchouc EPDM |
| 9. | Culot | Fonte GJL-250 (GG-25) |
Norme
- Perçage suivant EN1092-2 (ISO 7005-2), PN 10/16
-
Tous les matériaux en contact avec l’eau destinée à la consommation humaine sont certifiés conformes à l’arrêté du 26 mai 1997
