POTEAU RESERVE INCENDIE RESEAU HUMIDE PEGASE 2
Vidange automatique, PN 10/16
Contact
Notre équipe est à votre service

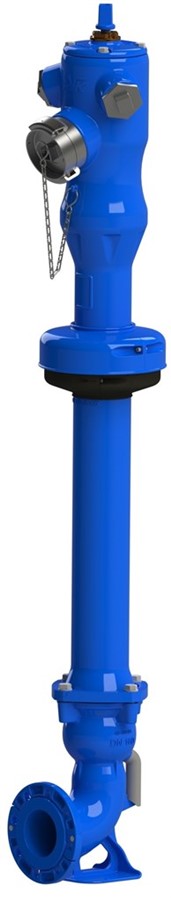

Poteau réserve incendie humide incongelable à prise apparente avec raccord Guillemin selon NFS 61-703 et bouchon pour utilisation avec de l’eau potable et liquides neutres. Permet le prélèvement d'eau dans un bassin, une citerne, une bâche ou tout autre dispositif de stockage. Adapté pour les réserves dont le niveau statique est situé au dessus du coude à patin.
Les Poteaux d'incendie AVK série 78 se déclinent en versions renversables ou non avec ou sans coffre et en versions tropicales ou incongelables. L'usine AVK Haut Marnaise les fabrique en France à Joinville (52). Ils sont dotés d'une purge automatique sans entretien et d'une grande résistance aux intempéries grâce à leur revêtement bi-composant.
| Série 78/7183-001 | |
|---|---|
| Connexion | Bride |
| Matière : | Fonte ductile |
| DN : | DN100 |
| PN | PN 16 |
| Sens de fermeture | Fermeture sens horaire |
Caractéristiques
- Une sortie DN 100 sur les poteaux DN 100.
- Modèle incongelable avec système de vidange automatique, sans maintenance.
- Grande résistance à la météo : revêtement époxy intérieur/extérieur des pièces complété par une couche de polyester résistant aux UV pour les pièces exposées. Testé au vieillissement selon EN 16474.
- Le clapet anti-bélier et la vidange sont situés au niveau du coude à patin pour une cote hors gel optimale.
- Fût supérieur et coude à patin à brides mobiles orientables à 360°.
- Livré dans une chaussette de protection pour éviter les salissures et projections lors de l'installation.
- Sens de fermeture FSH et carré de manoeuvre 30x30.
- Résistant aux produits de désinfection
- Temps de vidange : 7 minutes
- Triple fonction : aspiration, vidange et remplissage
Téléchargements

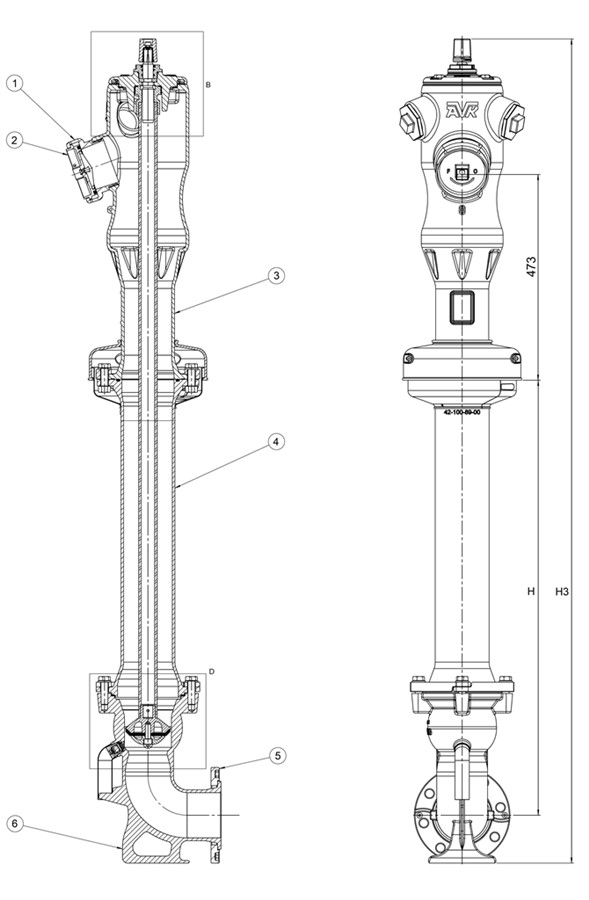

Références et Dimensions
| Référence AVK n° | DN mm |
hauteur de couverture mm |
H3 mm |
H1 mm |
W mm |
Poids approx. kg |
|---|---|---|---|---|---|---|
| 78-100-7183-12186 | 100 | 1000 | 1950 | 850 | 290 | 73 |

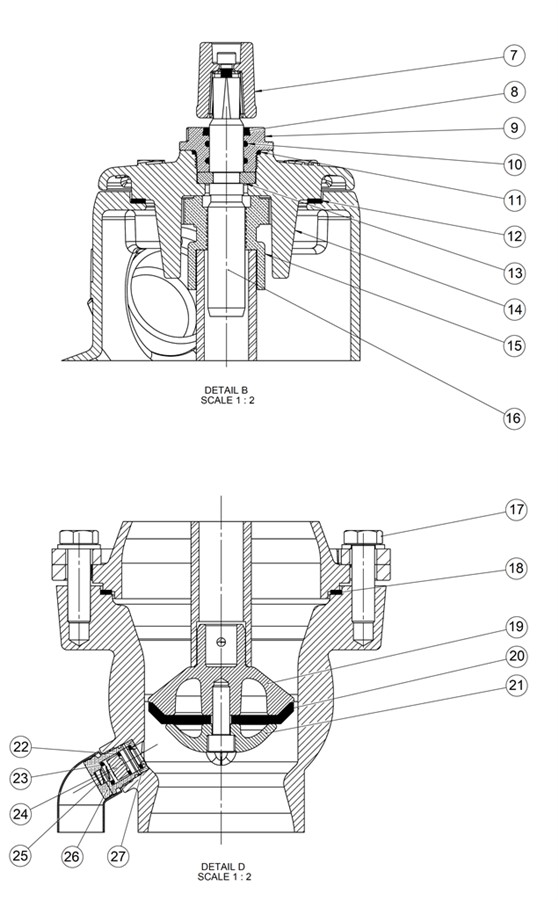

Composants
| 1. | Raccord | Aluminium |
| 2. | Capuchon | Aluminium |
| 3. | Fût supérieur | Fonte ductile GJS-500-7 |
| 4. | Fût inférieur | Fonte ductile GJS-500-7 |
| 5. | Bride | Fonte ductile GJS-500-7 |
| 6. | Culot | Fonte ductile GJS-500-7 |
| 7. | Carré de manoeuvre | Fonte ductile |
| 8. | Joint racleur | Caoutchouc NBR |
| 9. | Ecrou d'étoupe | Laiton |
| 10. | Joint torique de tige | Caoutchouc EPDM |
| 11. | Joint torique | Caoutchouc NBR |
| 12. | Joint | Caoutchouc NBR |
| 13. | Palier | Laiton |
| 14. | Partie supérieure | Fonte ductile |
| 15. | Ecrou de tige | Laiton |
| 16. | Tige | Inox 1.4401 |
| 17. | Boulon | Acier inoxydable |
| 18. | Joint | Caoutchouc NBR |
| 19. | Porte clapet | Fonte ductile |
| 20. | Joint | Caoutchouc |
| 21. | Anti bélier | Fonte ductile |
| 22. | Joint | Caoutchouc NBR |
| 23. | Joint torique | Caoutchouc |
| 24. | Porte clapet | PMMA |
| 25. | Ressort | Acier inoxydable |
| 26. | Purge | Laiton DZR CW625N |
Tests / Certificats
- Certifié NF 197 selon CSTB 2.1.20
Norme
- Conception suivant EN 1074-6:2008
- Perçage suivant EN1092-2 (ISO 7005-2), PN 10/16
- Installation suivant NF 62-200
- Marquage CE
