AVK COUDE À EMBOÎTEMENTS 1/4 - 90°
PFA 16 bar
Contact
Notre équipe est à votre service
Coude à emboîtements permettant le raccordement de deux canalisations PVC conçu pour une utilisation eau potable et liquides non agressifs et peu chargés, eaux usées urbaines, refoulement et stations de traitement à une température maximale de 70°C.
La gamme AVK comprend un large choix de raccords à emboîtement, tyton et brides. Fabriqué en fonte ductile GJS-500-7 et entièrement revêtu d'époxy selon spécifications GSK.
| Série 712/0630-002 | |
|---|---|
| Connexion | Emboitements femelle |
| Matière : | Fonte ductile |
| DN : | DN50 - DN300 |
| PN | PN 16 |
Caractéristiques
-
Corps en fonte ductile GJS-500-7
-
Revêtement époxy RAL 5017 par fusion électrostatique suivant préconisations GSK
-
Anneau de levage facilitant la manipulation
Téléchargements
Fiche technique
Certificats

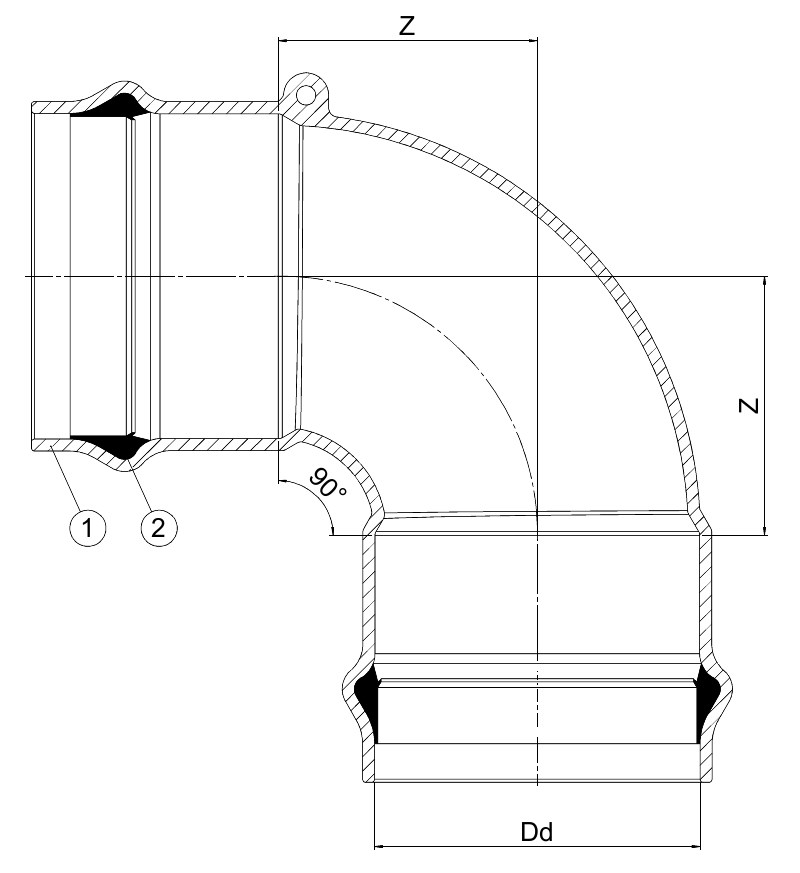

Références et Dimensions
Faire défiler
| Référence AVK n° | DN mm |
Dd mm |
Z mm |
Poids approx. kg |
|---|---|---|---|---|
| 712-0050-06-3011 | 50 | 63 | 85 | 3,7 |
| 712-0065-06-3011 | 65 | 75 | 90 | 5,0 |
| 712-0080-06-3011 | 80 | 90 | 90 | 5,6 |
| 712-0100-06-3011 | 100 | 110 | 95 | 8,0 |
| 712-0125-06-3011 | 125 | 125 | 125 | 10 |
| 712-0140-06-3011 | 125 | 140 | 135 | 12 |
| 712-0150-06-3011 | 150 | 160 | 145 | 15 |
| 712-0200-06-3011 | 200 | 200 | 160 | 25 |
| 712-0225-06-3011 | 200 | 225 | 165 | 27 |
| 712-0250-06-3011 | 250 | 250 | 190 | 42 |
| 712-0300-06-3011 | 300 | 315 | 215 | 58 |
Dessins 2D/3D
Panier
Faire défiler
Composants
| 1. | Corps | Fonte ductile |
| 2. | Joint | Caoutchouc EPDM |
Norme
- Conception suivant EN 12842
-
ACS
