AVK TÉ 3 EMBOÎTEMENTS
PFA 16 bar
Contact
Notre équipe est à votre service
Té à 3 emboîtements destiné au raccordement de canalisations PVC, conçu pour une utilisation eau potable et liquides non agressifs et peu chargés, eaux usées urbaines, refoulement et stations de traitement à une température maximale de 70°C.
La gamme AVK comprend un large choix de raccords à emboîtement, tyton et brides. Fabriqué en fonte ductile GJS-500-7 et entièrement revêtu d'époxy selon spécifications GSK.
| Série 712/1030-002 | |
|---|---|
| Connexion | Emboitements femelle |
| Matière : | Fonte ductile |
| DN : | DN50 - DN200 |
| PN | PN 16 |
Caractéristiques
-
Corps en fonte ductile GJS-500-7
-
Revêtement époxy RAL 5017 par fusion électrostatique suivant préconisations GSK
-
Anneau de levage facilitant la manipulation
Téléchargements
Fiche technique
Certificats

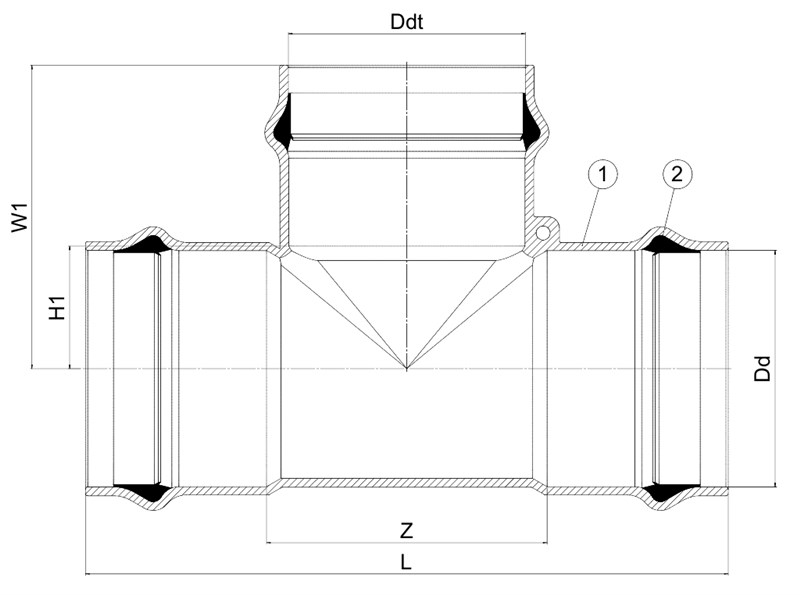

Références et Dimensions
Faire défiler
| Référence AVK n° | DN mm |
Dd mm |
Ddt mm |
L mm |
W1 mm |
H1 mm |
Z mm |
Poids approx. kg |
|---|---|---|---|---|---|---|---|---|
| 712-0050-10-3011 | 50 | 63 | 63 | 251 | 120.5 | 30 | 70 | 4,0 |
| 712-0065-10-3011 | 65 | 75 | 75 | 278 | 141.5 | 45 | 85 | 5,6 |
| 712-0080-10-3011 | 80 | 90 | 90 | 318 | 166 | 50 | 105 | 6,9 |
| 712-0100-10-3011 | 100 | 110 | 110 | 347 | 171 | 60 | 125 | 8,6 |
| 712-0125-10-3011 | 125 | 125 | 125 | 388 | 191 | 70 | 150 | 12 |
| 712-0140-10-3011 | 125 | 140 | 140 | 404 | 202 | 75 | 150 | 15 |
| 712-0150-10-3011 | 150 | 160 | 160 | 451 | 223 | 85 | 175 | 18 |
| 712-0200-10-3011 | 200 | 200 | 200 | 550 | 260 | 105 | 240 | 26 |
Dessins 2D/3D
Panier
Faire défiler
Composants
| 1. | Corps | Fonte ductile |
| 2. | Joint | Caoutchouc EPDM |
Norme
- Conception suivant EN 12842
- ACS
