CÔNE A EMBOITEMENTS
PFA 16 bar
Contact
Notre équipe est à votre service
Cône à emboîtements permettant le raccordement de deux canalisations PVC de diamètre différent, conçu pour une utilisation eau potable et liquides non agressifs et peu chargés, eaux usées urbaines, refoulement et stations de traitement à une température maximale de 70°C.
La gamme AVK comprend un large choix de raccords à emboîtement, tyton et brides. Fabriqué en fonte ductile GJS-500-7 et entièrement revêtu d'époxy selon spécifications GSK.
| Série 712/2030-002 | |
|---|---|
| Connexion | Emboitements femelle |
| Matière : | Fonte ductile |
| DN : | DN65 - DN250 |
| PN | PN 16 |
Caractéristiques
-
Corps en fonte ductile GJS-500-7
-
Revêtement époxy RAL 5017 par fusion électrostatique suivant préconisations GSK
-
Anneau de levage facilitant la manipulation
Téléchargements
Fiche technique
Certificats
Références et Dimensions
Faire défiler
| Référence AVK n° | DN mm |
Dd1 mm |
Dd2 mm |
L mm |
Z mm |
Poids approx. kg |
|---|---|---|---|---|---|---|
| 712-0066-20-3011 | 65 | 63 | 75 | 207 | 20 | 3,7 |
| 712-0081-20-3011 | 80 | 75 | 90 | 222 | 20 | 4,9 |
| 712-0101-20-3011 | 100 | 90 | 110 | 247 | 35 | 6,6 |
| 712-0102-20-3011 | 100 | 75 | 110 | 242 | 35 | 6,0 |
| 712-0103-20-3011 | 100 | 63 | 110 | 237 | 35 | 4,1 |
| 712-0126-20-3011 | 125 | 110 | 125 | 270 | 40 | 5,8 |
| 712-0127-20-3011 | 125 | 90 | 125 | 270 | 45 | 6,9 |
| 712-0141-20-3011 | 125 | 125 | 140 | 286 | 40 | 6,9 |
| 712-0142-20-3011 | 125 | 110 | 140 | 278 | 45 | 8,4 |
| 712-0143-20-3011 | 125 | 90 | 140 | 278 | 45 | 7,1 |
| 712-0151-20-3011 | 150 | 125 | 160 | 305 | 40 | 7,9 |
| 712-0152-20-3011 | 150 | 110 | 160 | 299 | 50 | 11 |
| 712-0153-20-3011 | 150 | 90 | 160 | 299 | 55 | 11 |
| 712-0159-20-3011 | 150 | 140 | 160 | 297 | 40 | 10 |
| 712-0201-20-3011 | 200 | 160 | 200 | 363 | 70 | 19 |
| 712-0202-20-3011 | 200 | 125 | 200 | 349 | 75 | 12 |
| 712-0203-20-3011 | 200 | 110 | 200 | 351 | 85 | 13 |
| 712-0228-20-3011 | 200 | 160 | 225 | 371 | 70 | 21 |
| 712-0229-20-3011 | 200 | 140 | 225 | 365 | 75 | 14 |
| 712-0231-20-3011 | 200 | 110 | 225 | 359 | 100 | 19 |
| 712-0251-20-3011 | 250 | 200 | 250 | 409 | 80 | 25 |

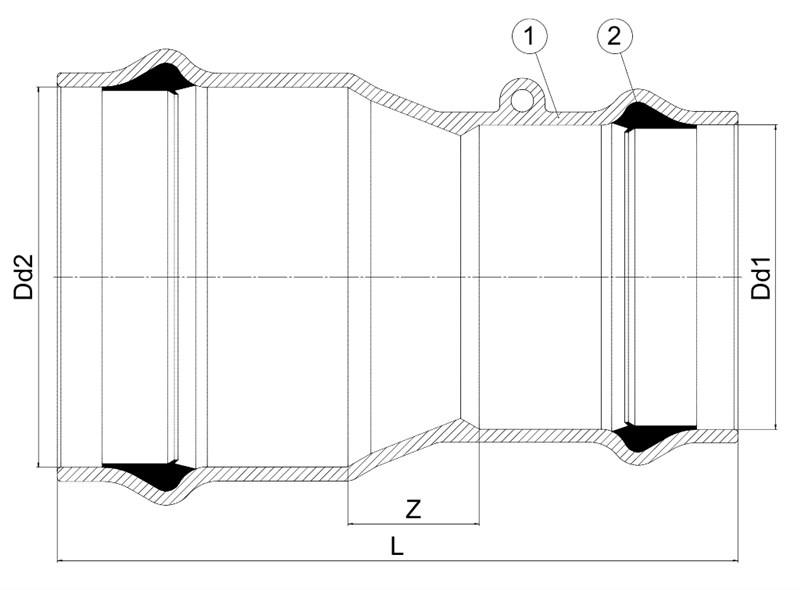

Dessins 2D/3D
Panier
Faire défiler
Composants
| 1. | Corps | Fonte ductile |
| 2. | Joint | Caoutchouc EPDM |
Norme
- Conception suivant EN 12842
-
ACS
