AVK BRIDE DE RÉDUCTION
Simple gougeonnage, DN80 4 Gougeons
Contact
Notre équipe est à votre service
Bride de réduction PFA 16 permettant le raccordement de brides possédant des DN ou des perçages différents, conçue pour une utilisation eau potable et liquides non agressifs et peu chargés, eaux usées urbaines, refoulement et stations de traitement à une température maximale de 70°C.
La gamme AVK comprend un large choix de raccords à emboîtement, tyton et brides. Fabriqué en fonte ductile GJS-500-7 et entièrement revêtu d'époxy selon spécifications GSK.
| Série 712/3550-007 | |
|---|---|
| Connexion | Bride |
| Matière : | Fonte ductile |
| DN : | DN150 |
| PN | PN10/16 |
Caractéristiques
-
Corps en fonte ductile GJS-500-7
-
Revêtement époxy RAL 5017 par fusion électrostatique suivant préconisations GSK
-
Gougeons en acier zingué 8.8 en standard. Acier inoxydable A2 ou A4 en option
-
DN 80 avec 4 gougeons suivant DIN 1882
Téléchargements
Fiche technique
Certificats
Références et Dimensions
Faire défiler
| Référence AVK n° | DN/DN |
PFA bar |
L mm |
D mm |
Dh mm |
Dh2 mm |
Poids approx. kg |
|---|---|---|---|---|---|---|---|
| 712-0153-35-502160 | 80 - 150 | PN16 | 30 | 285 | 240 | 160 | 8,1 |
Panier
Faire défiler

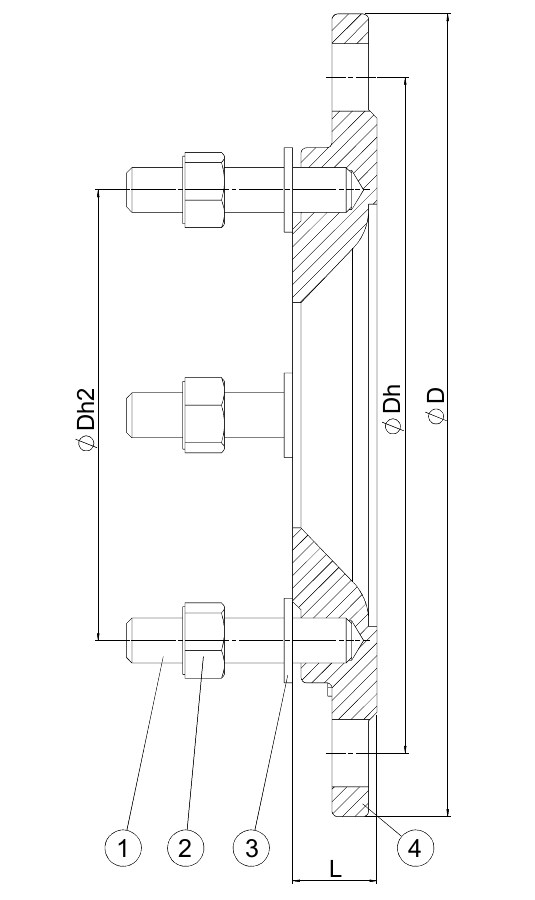

Composants
| 1. | Goujons | Acier, galvanisé à chaud |
| 2. | Écrou | Acier, galvanisé à chaud |
| 3. | Rondelle | Acier, galvanisé à chaud |
| 4. | Corps | Fonte ductile |
Norme
- Conception suivant EN 545
- Gougeonnage spécial DN 80 avec 4 trous selon DIN 1882
- ACS
