Allonges télescopiques AVK pour vannes, simples d’utilisation, des produits sur lesquelles compter

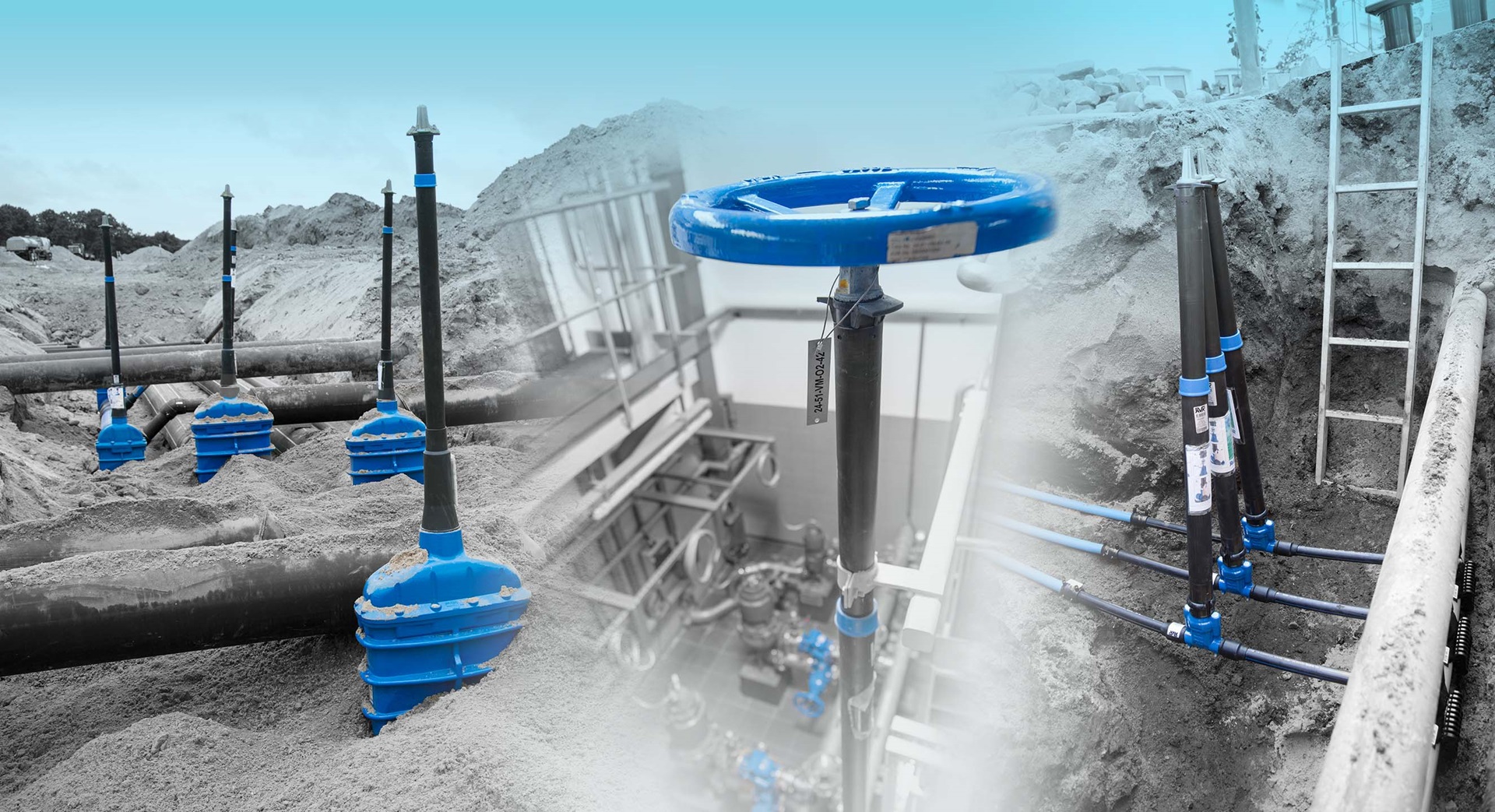

Les allonges télescopiques sont utilisées pour manœuvrer les vannes enterrées. Nos allonges sont simples à utiliser et fabriquées avec des matériaux résistants à la corrosion. Nos lignes de production entièrement automatisées assurent une qualité uniforme et la durabilité du produit.

Facilité d'utilisation et longévité

Nos allonges sont simples à utiliser. Elles se règlent et se montent aisément sur la vanne. L’allonge est protégée par une enveloppe en PE qui prévient son blocage en empêchant les impuretés, sable et cailloux du remblai, de pénétrer à l’intérieur, ce qui lui permet de tourner librement. Cliquer ici pour lire notre vidéo.

Nos allonges sont fabriquées avec une enveloppe en PE, les accouplements inférieurs et supérieurs sont en acier inoxydable moulé et le tube intérieur en acier galvanisé ou acier inoxydable. Au cours du contrôle qualité, les allonges sont testées jusqu’à 675 Nm en fonction du DN, bien au-delà du couple nécessaire à la manœuvre des vannes sur lesquelles elles sont montées.

Les allonges fixes sont généralement utilisées lorsque la distance entre la vanne et la surface du sol est connue. La conception du produit facilite le raccourcissement simple et rapide de l’allonge, une scie à métaux suffisant.

Elles sont disponibles en différentes hauteurs : 800, 1000, 1500, 2000 et 3000 mm.

Allonges fixes

04/05-001 Pour vannettes DN 25 à 50 – montage sur carré 14x22 mm

04/F-001 Pour vannettes DN 25 à 50 – montage sur carré 14,7 mm

04/06-001 Pour vannettes DN 25 à 50 - montage sur carré 23x32

04/02-001 Pour vannes DN 40 à 400 - montage sur carré 23x32

04/F-010 Pour vannes à opercule DN 40 à 400 avec écrou type US – montage sur carré 23x32 mm

Allonges télescopiques pour vannes à opercule et vannettes

Les allonges télescopiques sont utilisées lorsque la distance entre la vanne et la surface du sol est inconnue : l’ajustement se fait après installation.

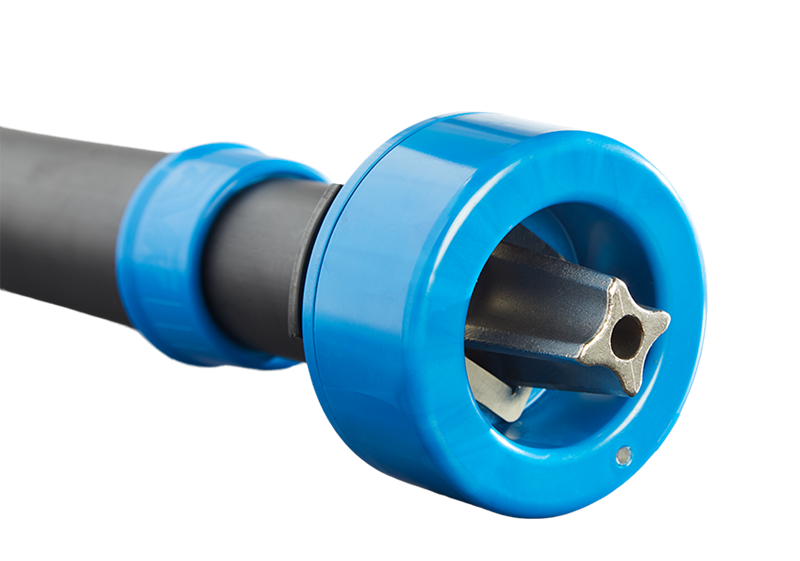

Le dessus de l’allonge est conçu pour se fixer facilement dans les bouches à clé et plaques d’auto-centrage AVK. Lorsque l’allonge est réglée à sa bonne hauteur, un système de verrouillage à ressort empêche la partie télescopique de tomber pendant l’installation, créant une friction à l'intérieur du tube. Le manchon central protège la partie mobile contre la pénétration d’impuretés et donc son blocage.

Les allonges sont disponibles en différentes hauteurs : 450-700 mm jusqu’à 2850-5250 mm. Se référer aux fiches techniques ci-dessous. Consulter également notre Annexe 7 : Hauteur de couverture des allonges.

Allonges télescopiques

04/F-009 Pour vannettes DN 25 à 50 – montage sur carré 14x22 mm

04/08-001 Pour vannettes DN 25 à 50 - montage sur carré 23-32 mm

04/F-004 Pour vannettes DN 25 à 50 – montage sur carré 14,7 mm, selon DVGW 336

04/F-006 Pour vannettes DN 25-50 – montage sur carré 14-22 mm, pour vannes chapeau 55 mm

04/04-001 Pour vannes à opercule DN 50-400 et DN 450-600  - montage sur carré 23-32 mm

04/F-016 Pour vannes à opercule DN 450-600 - montage sur carré 23-32 mm

04/04-002 Pour vannes à opercule DN 50-600 avec écrou type US – montage sur carré 23-32 mm

Allonges télescopiques avec écrou fusible

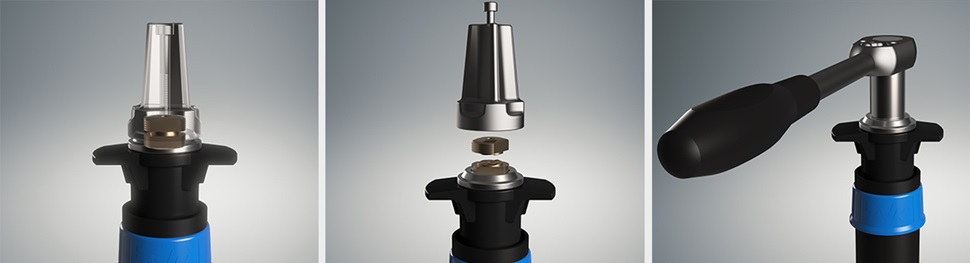

Nous proposons également des allonges télescopiques avec écrou fusible situé dans le carré. Il permet d’éviter d’endommager la vanne et la tige en cas de surcouple. L’écrou fusible en laiton ECO BRASS se cassera et pourra facilement être remplacé. La vanne peut toujours être manœuvrée grâce à une clé Allen 20 mm. Des kits de pièces de rechange sont disponibles, composés d'un écrou fusible et d’une vis à tête creuse.

04/F-011 pour vannes opercule DN40-400, avec écrou fusible – carré 23-32 mm

04/F-017 pour vannes opercule DN 450-600 avec écrou fusible – carré 23-32 mm



Pour plus d’informations sur nos vannes à opercule, consulter notre page.

Allonges télescopiques pour vannes à papillon double excentrique

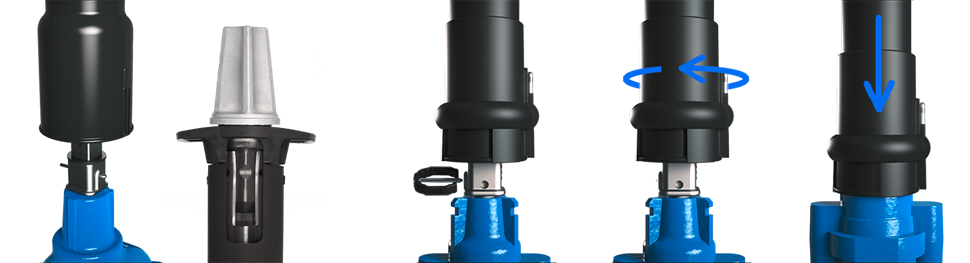

Les allonges pour vannes à papillon double excentrique offrent les mêmes caractéristiques que nos allonges pour vannes à opercule. Seule la partie inférieure diffère de manière à venir encapsuler la tige. L’allonge se monte sur l’axe du réducteur de la vanne. Les allonges télescopiques sont disponibles en quatre hauteurs : 450 - 700, 650 - 1100, 1050 - 1750 et 1700 - 2900 mm pour vanne du DN 200 à 1200.

756/7-002 Allonge télescopique pour vanne à papillon double excentrique série

Pour plus d’informations sur nos vannes à papillon double excentrique, consulter notre page

Vidéo

Allonges

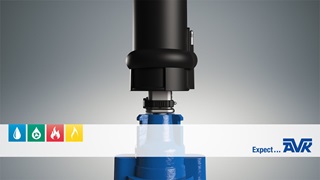

Vidéo de notre procédé de fabrication et caractéristiques et fonctionnalités de nos allonges

Vidéo

Bouche à clé

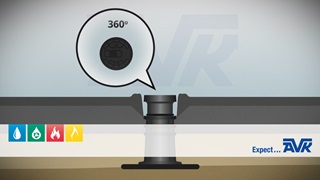

Installation sur chaussée des bouches à clé série 80
