Notre gamme de vanne guillotine

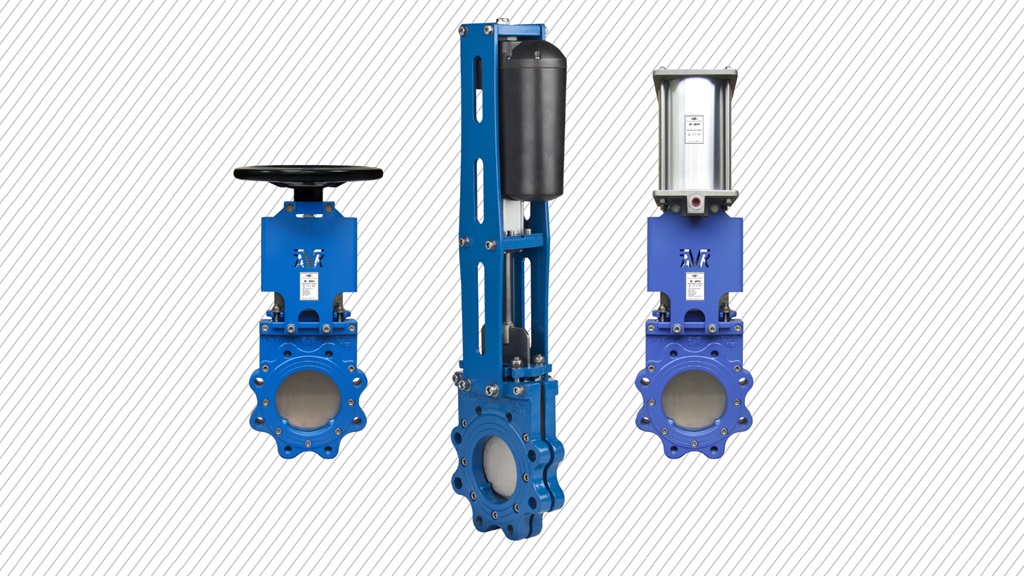

Nous proposons des vannes guillotine à levier, à volant avec tige montante ou non montante, à actionneur pneumatique, avec platine ISO motorisable ou motorisé en usine avec actionneur électrique ou pneumatique. La conception de la vanne permet un changement simple et rapide de l'actionneur

Nos vannes guillotine sont disponibles en standard avec corps en fonte ductile et siège en NBR. D'autres matériaux sont disponibles pour s'adapter au fluide et à la température, corps inox ou duplex, siège en Viton, PTFE, EPDM, (NBR max. 80˚ C, PTFE max. 220˚ C, Viton max. 260˚ C). Les vannes à corps fonte sont revêtu d'époxy lié par fusion pour une protection optimale.

Matériaux de qualité et conception exceptionnelle

Nos vannes sont à passage intégral, ce qui permet le passage du fluide, peu importe son degré de viscosité. Le corps ne comporte pas de cavités, évitant ainsi l'accumulation de sédiments. Les vannes sont autonettoyantes car les particules sont purgées hors de la vanne lors de son ouverture. Pour une protection supplémentaire du presse étoupe, un racleur et un cône déflecteur sont disponibles pour des fluides particuliers ou abrasifs. L'étoupe est remplaçable ce qui permet le remplacement du système d'étanchéité sans démonter la vanne.

La conception de nos vannes guillotine est simple et permet une maintenance facile pour une installation aux coûts maitrisés. Les vannes sont bidirectionnelles, ce qui permet une installation indépendamment du sens d'écoulement du fluide. Une étanchéité protégée, des matériaux de haute qualité et un passage intégral assurent une longue durée de vie avec des performances optimales.

Caractéristiques des vannes guillotine AVK

  • Vanne certifiée ATEX (94/9/94EC)
  • Bidirectionnelle
  • Passage intégral sans cavité

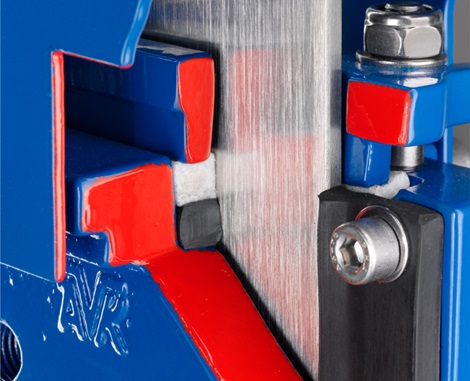

  • Joint en U en NBR renforcé
  • Supports de pelle intégrés dans le corps
  • Design fin et léger
  • Racleur disponible en option
  • Plaque de protection de main intégrée préparée pour le montage de fin de course et capteurs inductifs.
  • Raccordement de la tige à la pelle sécurisée par des boulons autobloquant anti-desserrage
  • Etoupe remplaçable sans démonter la vanne
  • Boulonnerie avec rondelles pour protéger le revêtement

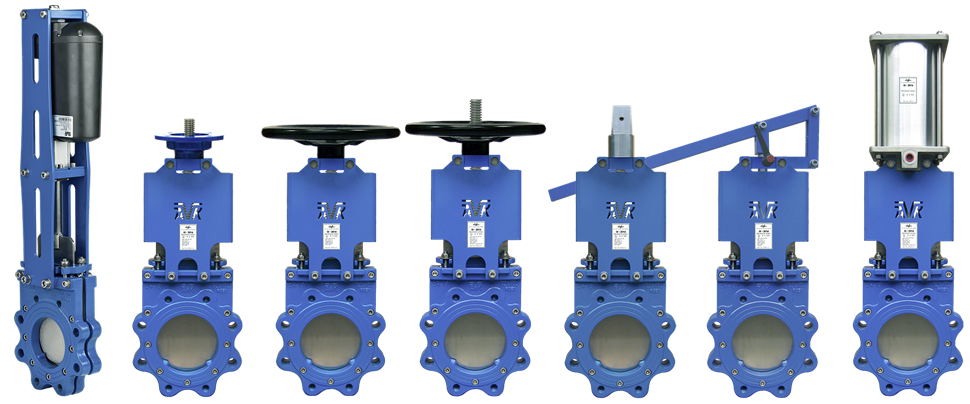

Gamme de vannes guillotine AVK

  • Corps fonte en ductile GGG-40, pelle, tige et boulonnerie en inox 316, joint NBR (autres matériaux disponibles sur demande)
  • ISO PN 10 (en option jusqu'au PN 100)
  • DN50-1200 (Autres DN sur demande)
  • Variantes standard :

    • Volant à tige non montante
    • Volant à tige montante
    • Levier (jusqu'au DN 200)
    • Actionneur pneumatique (jusqu'au DN 1000)
    • Platine ISO
    • Actionneur linéaire
    • A carré
    • Actionneur électrique AUMA







Télécharger la brochure

Assainissement

Consultez notre large gamme pour l'assainissement, vous trouverez des informations complètes sur nos produits.

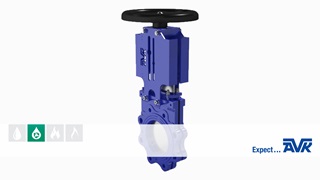

Animation

Vanne guillotine

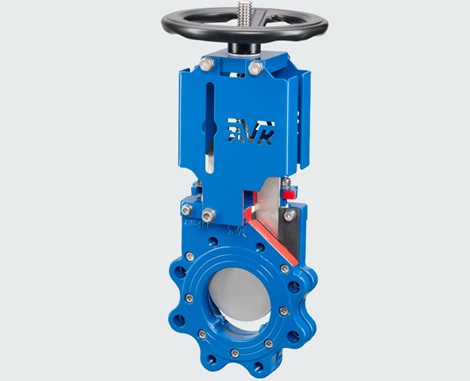

Zoom sur les caractéristiques de nos vannes guillotine bidirectionnelles série 702
