Ventouses pour eau potable
Performances optimales, entretien minimal et longévité sont les caractéristiques de notre large gamme de ventouses. Elles sont disponibles en matériaux composite, alliant résistance, légèreté et une efficacité optimale.
Il existe trois principaux types de ventouses installées dans les réseaux AEP : purgeurs (ventouses simple fonction), ventouses double fonction et ventouses triples fonctions. En savoir plus sur la gestion des gaz dans les canalisations, le fonctionnement des ventouses et leur emplacement sur un réseau.

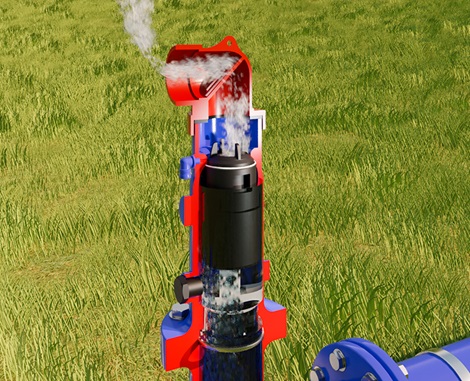

Purgeurs automatiques – ventouses simple fonction
Les purgeurs automatiques AVK fonctionnement grâce à un flotteur et un joint déroulant très sensible à l’accumulation d’air dans la ventouse. Ils permettent une évacuation efficace de l'air dans une conduite sous pression. Le purgeur est léger et compact et possède un orifice 12 mm² permettant l'évacuation de l'air à des débits élevés. Tous les composants sont fabriqués dans des matériaux résistants à la corrosion. Nos purgeurs sont disponibles avec un corps en polyamide armé (série 701/10) ou en fonte ductile (sur demande spécifique).
Fonctions des purgeurs automatiques – ventouses simple fonction
- Évacuer les poches d’air de la conduite sous pression, le flotteur descend dans le corps de la ventouse, provoquant la libération du joint déroulant et l’ouverture très progressive de l’orifice d’échappement, permettant à l'air d’être libéré. La très grande progressivité de l’ouverture permet un contrôle et une gestion parfaits de la poche d’air.
- Lorsque l’air est évacué, le niveau d’eau remonte dans le corps de la ventouse entraînant avec lui le flotteur. Le joint déroulant vient recouvrir progressivement l’orifice d’échappement jusqu’à sa fermeture complète.
Ventouses double fonction
Les ventouses double fonction AVK (sur demande spécifique) présentent une conception dynamique permettant une décharge ou une admission d'air à grand débit tout en empêchant une fermeture prématurée due au flux d’air. La conception spéciale du siège d’étanchéité composée de bronze et de caoutchouc EPDM assure une longévité accrue et ne nécessite aucun entretien.

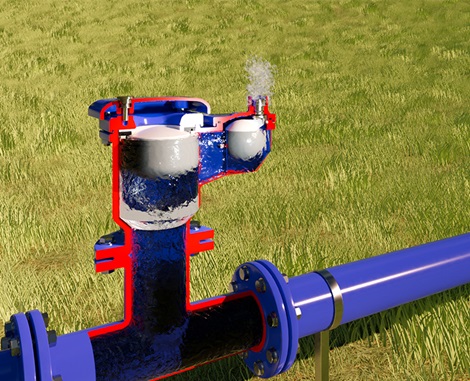

Ventouses triple fonction

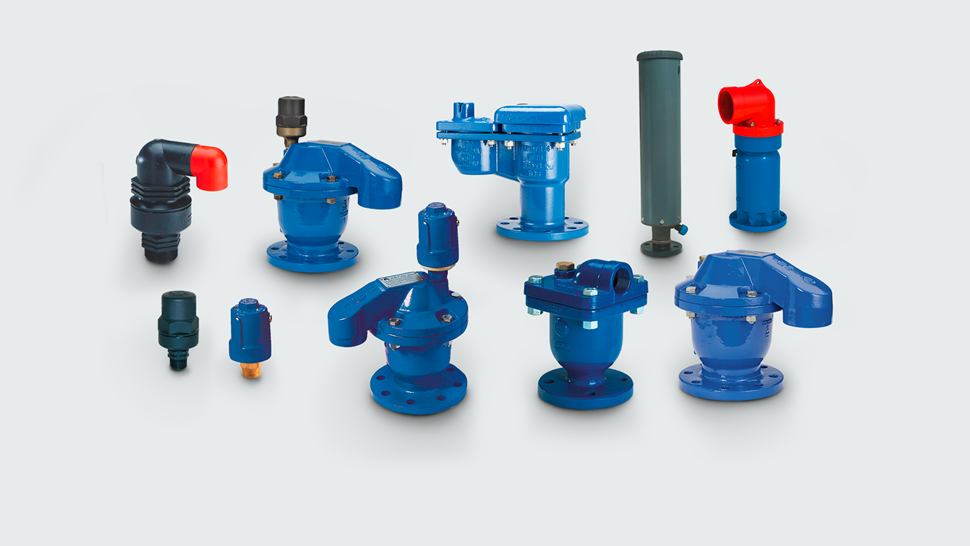

Les ventouses triple fonction AVK combinent les fonctions des deux types de ventouses précédentes : purgeur automatique et grand orifice pour grands débits. Nous proposons 5 ventouses principales :
- Série 701/40 : ventouse en polyamide armé avec joint déroulant
- Série 701/46 : ventouse dynamique normalement fermée en l’absence de pression
- Série 701/50 : ventouse triple fonction à passage réduit sur les grands débits
- Série 701/53 ventouse triple fonction à passage intégral sur les grands débits
- Ventouse souterraine composée d’une ventouse 701/40 et d’un coffre en PVC et polypropylène (=701/84)
La ventouse souterraine AVK série 701/84 est conçue pour réduire les coûts de pose en permettant de s’affranchir d’un regard, et en économisant de l’espace. Elle résiste au gel et convient aux circulations importantes telles que les routes et les bâtiments, là où la pose d’un regard pourrait fragiliser le sol en surface.
Fonctions des ventouses triple fonction
- Combinent les fonctions des ventouses simple fonction et des ventouses double fonction
Options :
Toutes ces ventouses sont disponibles avec de nombreuses options, permettant de s’adapter à l’ensemble des contraintes de vos réseaux (dimensionnement sur demande) :
- Clapet entrée ou sortie d’air
- Dispositif antibélier
- Capotage antigel
- Différents matériaux et configurations disponibles pour s’adapter aux spécificités du fluide
