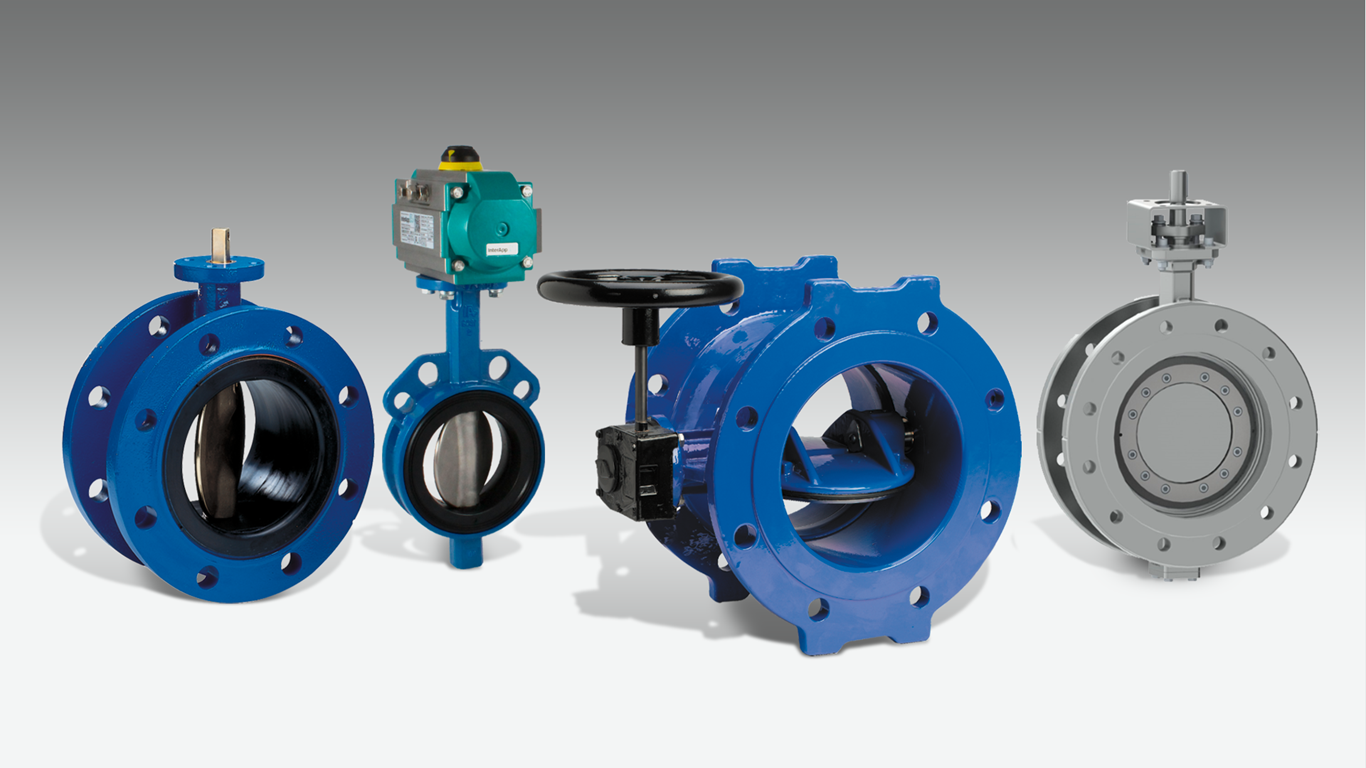

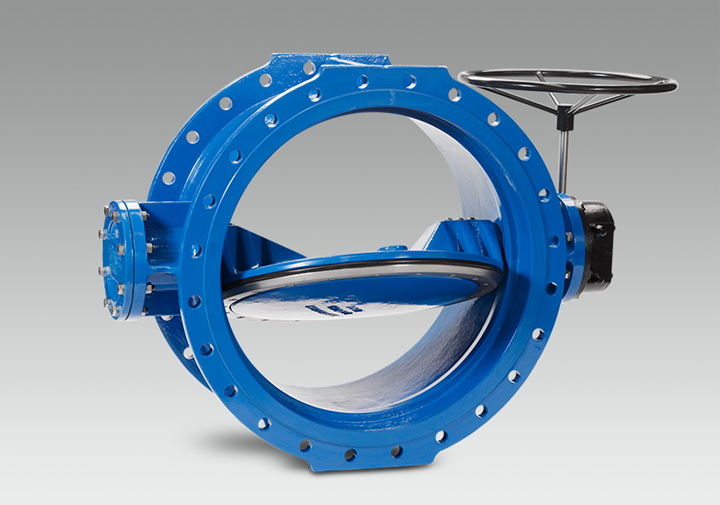

Qu'est-ce qu'une vanne papillon ?

Une vanne papillon est une vanne de sectionnement de construction relativement simple. En position fermée, le disque bloque le passage de l'eau tandis qu'en position ouverte, le disque est tourné pour permettre l'écoulement. Un quart de tour amène la vanne en ouverture ou fermeture totale. La vanne papillon est ainsi conçue pour une ouverture et une fermeture rapide.

Où sont utilisées les vannes papillon ?

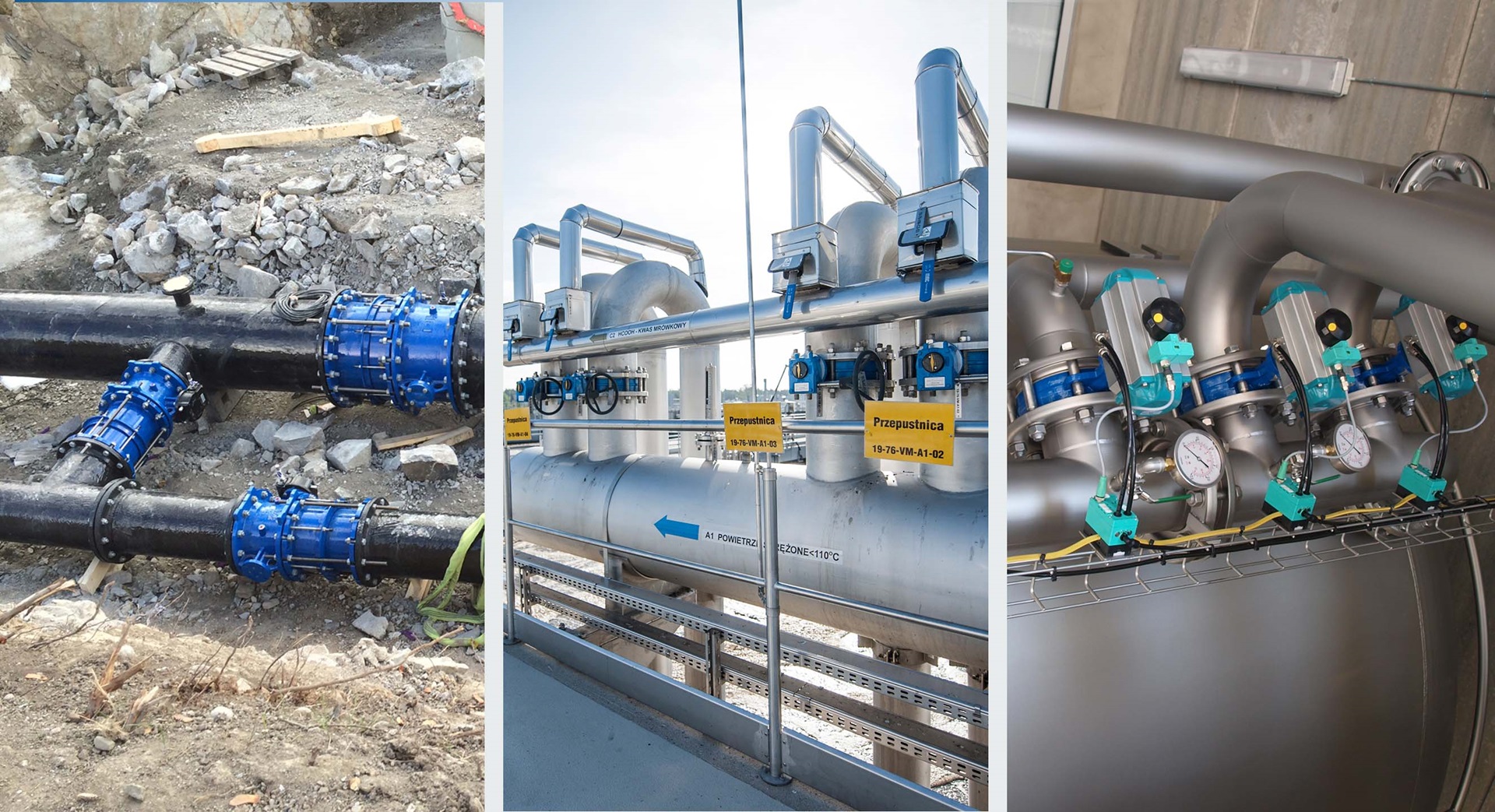

Les vannes papillon peuvent être utilisées pour un éventail d'applications tels que l'alimentation en eau, le traitement des eaux usées, la protection incendie, l'approvisionnement en gaz, les industries chimiques et pétrolières, les systèmes de manutention de combustible, etc. Leur construction simple qui ne prend pas trop d'espace, le poids léger et le coût inférieur comparé à d'autres types de vannes sont leurs principaux avantages.

Les vannes peuvent être actionnées par des leviers, des démultiplicateurs à volant ou des actionneurs s’adaptant à tout type de besoin.

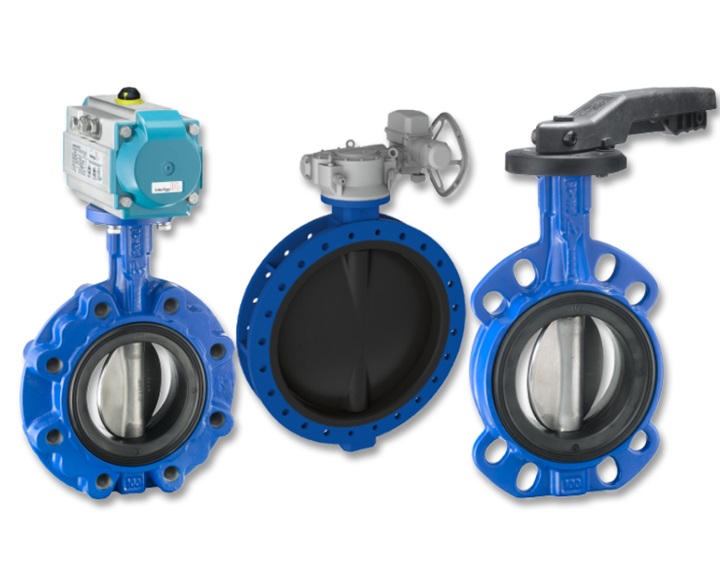

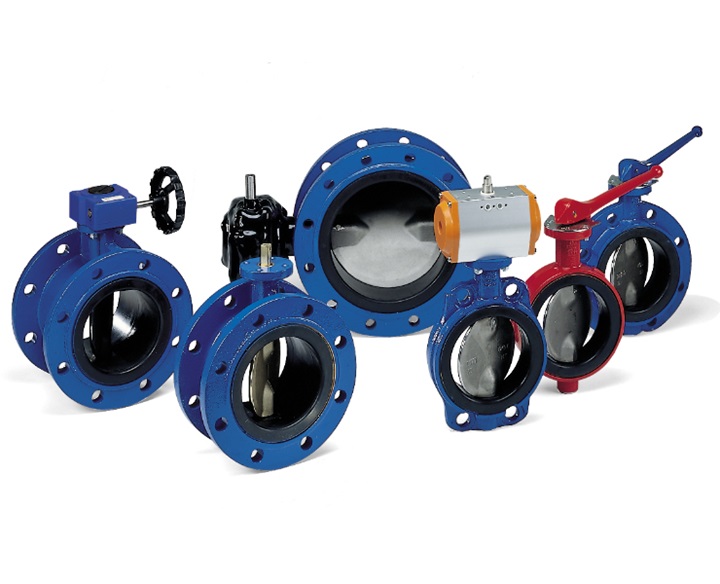

En savoir plus sur les différentes vannes papillon

Conception des vannes papillon

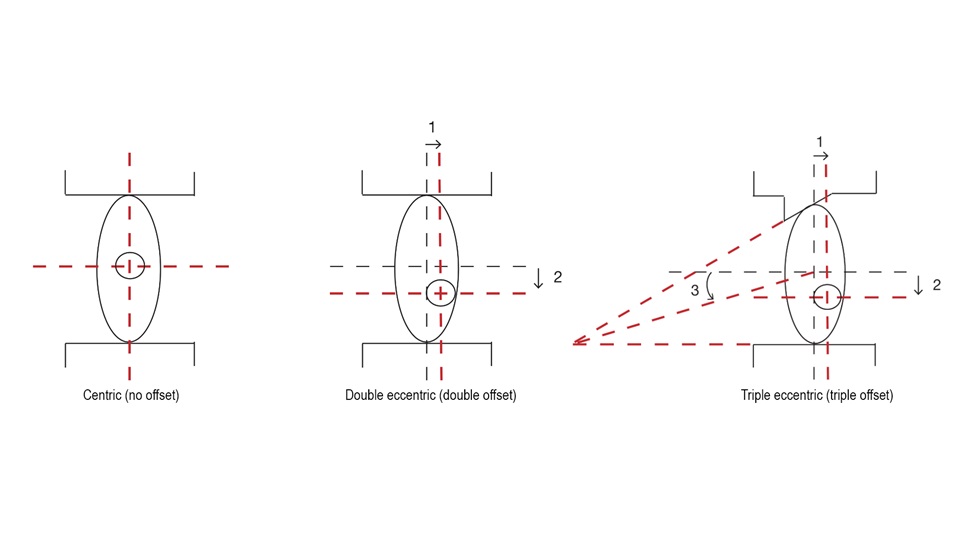

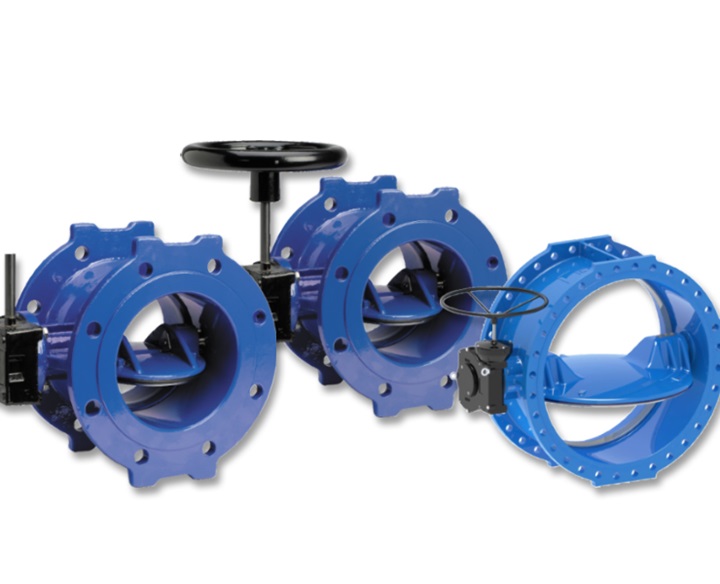

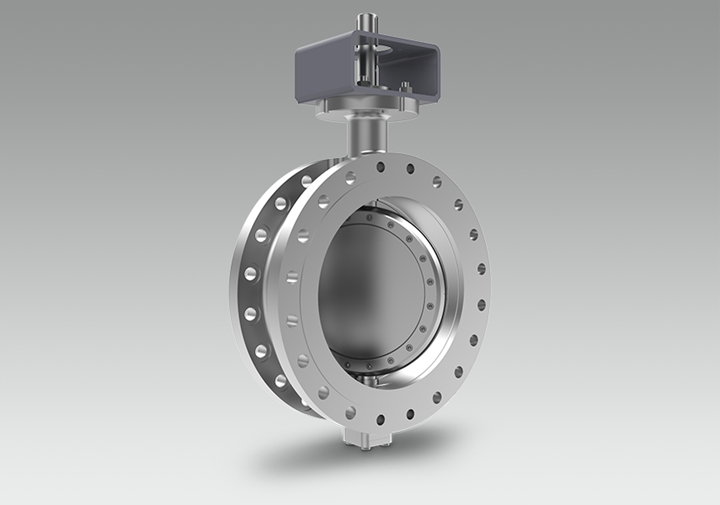

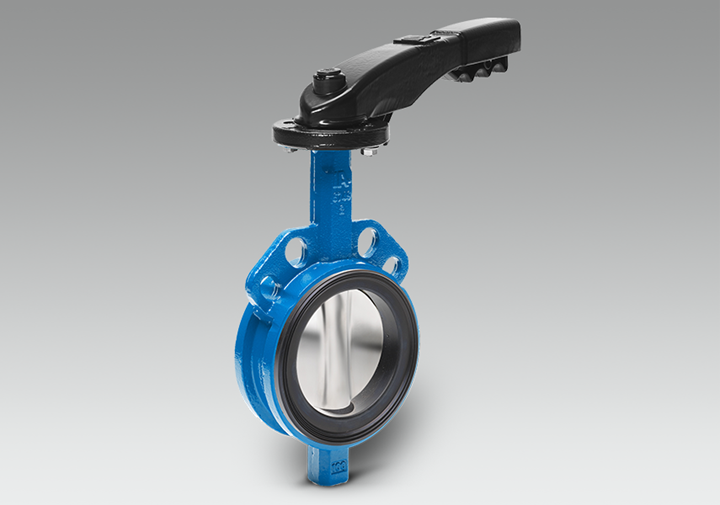

La vanne papillon peut être concentrique ou excentrique. Sur une vanne papillon concentrique, la tige est centrée au milieu du disque et le disque est centré sur l’axe. La vanne papillon excentrique comporte une ou plusieurs tiges (arbre de transmission) situées en retrait par rapport au centre, en fonction des catégories de vannes simple, double et triple excentrique.
