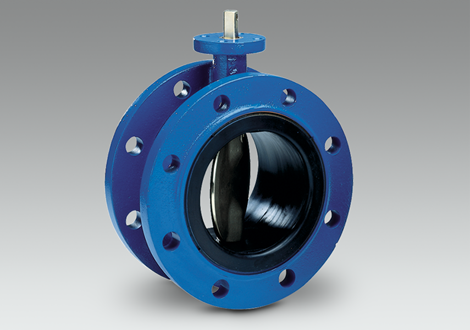

Vanne papillon concentrique à manchette fixe, oreilles de centrage, taraudées et double bride

Nos vannes papillon à manchette fixe offrent de nombreux avantages techniques.

Un concept de manchette exceptionnel est le cœur de la vanne. Le caoutchouc est vulcanisé directement sur le corps de la vanne, formant une liaison permanente avec une dureté optimale. Il n'y a donc aucun risque de déformation ou de dislocation de la manchette ce qui la rend fiable pour une utilisation en dépression.

La forme profilée du disque demande une déformation minimale de la manchette pour obtenir une étanchéité parfaite. Il en résulte une usure de la manchette quasi nulle et de faibles couples de manœuvre.

Résumé des caractéristiques

  • La conception à manchette fixe vulcanisée offre de nombreux avantages :
    • pas de problèmes de tolérance entre le corps et la manchette
    • pas de risque de déformation ou de dislocation, donc adaptée aux utilisations en dépression
    • dureté Shore optimale du caoutchouc
  • Manchette en caoutchouc AVK avec une excellente capacité à retrouver sa forme après compression
  • Forme profilée du disque qui réduit l'usure de la manchette caoutchouc
  • Faibles couples de manœuvre grâce à la manchette fixe, au disque profilé et aux paliers de l'axe
  • La conception du papillon empêche les turbulences, les pertes de charge et les vibrations de la vanne
  • Disponible en entre-bride, oreilles de centrage, oreilles taraudées, double bride corps long, double bride corps court du DN 40 au DN 2000 avec différents types d’actionneurs.

Spécificités de notre gamme de produits

Fonction : isolation ou régulation
Actionneurs : levier, réducteur, actionneur pneumatique et électrique
Matériaux : axe en acier inoxydable ou duplex, disque en acier inoxydable, duplex, ou en fonte ductile revêtu de rilsan. Manchette en EPDM (pour utilisation avec de l'eau potable ou des températures élevées) ou NBR.

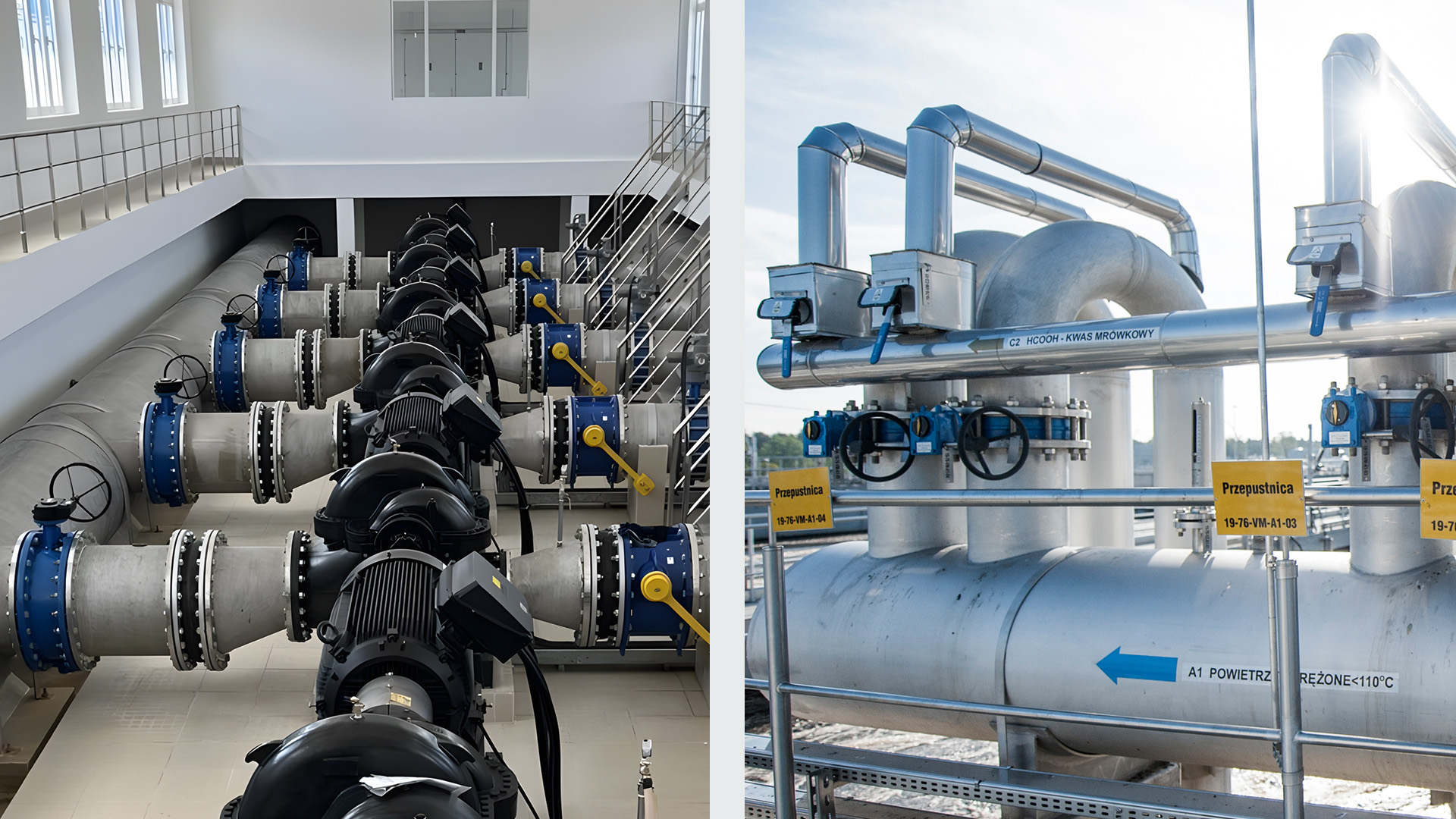

Applications

La vanne papillon à manchette fixe peut être utilisée dans de nombreuses applications comme le traitement de l'eau potable et des eaux usées, la protection incendie et les réseaux de gaz.

Eau potable : assainissement, adduction d'eau, installation de pompage, irrigation, chauffage, ventilation et climatisation

Assainissement : systèmes d'aération, eau traitée, installations de filtration, station de relevage, installations à membrane

Protection incendie : Réseau urbain et industriel

Approvisionnement du gaz : gaz naturel et torchères

Animation

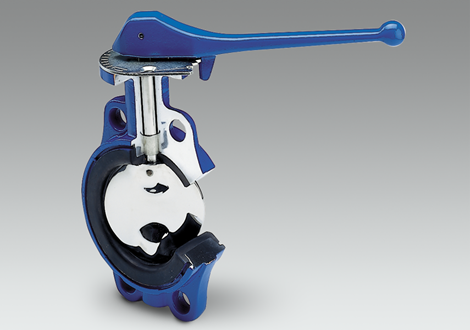

Vanne papillon concentrique à manchette fixe

Zoom sur les caractéristiques de nos vannes papillon concentriques à manchette vulcanisée série 75
