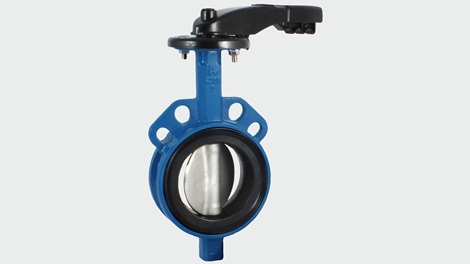

Vanne papillon concentrique à manchette libre, oreilles de centrage, taraudées et section U
Notre gamme est composée de vannes papillon à oreilles de centrage, oreilles taraudées et corps à section-U du DN 25 au DN 1600. Le disque et la manchette sont disponibles dans un large choix de revêtement. Les vannes peuvent être montées avec levier, réducteur à volant, actionneurs électriques ou pneumatiques.

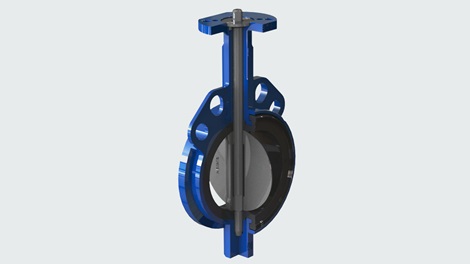

La manchette remplaçable en EPDM approuvée pour l’eau potable a une conception très robuste. Sa forme courbée et ses joints à lèvre intégrés assurent une liaison étanche avec l’axe. De plus, cette forme spéciale assure une adhérence unique au corps, empêchant tout déplacement de la manchette pendant le fonctionnement. Les joints intégrés permettent une installation aisée entre les brides.
Caractéristiques des vannes papillon concentriques à manchette libre
- Axe anti-éjection en acier inoxydable et indicateur de position
- Disque à entrainement carré permettant une transmission de puissance efficace
- Disque à bords polis en acier inoxydable résistant aux acides pour un passage du fluide optimal et une usure minimale de la manchette
- Manchette EPDM remplaçable
- Corps en fonte ductile à col long pour une protection thermique des actionneurs revêtu d'époxy 200 µm
Oreilles de centrage, taraudées et section U à brides avec différents types d'actionneurs
- Oreille de centrage du DN 25 à 1000, oreilles taraudées du DN 25 à 600, section-U du DN 150 à 1600
- Manchette en caoutchouc EPDM pour l'eau potable (jusqu'à 70°C) et eaux usées / HVAC (jusqu'à 110°C)
- Levier, réducteur, actionneur pneumatique ou électrique
Options pour manœuvre fréquente
- Oreilles de centrage du DN 25 à 400, oreilles taraudées du DN 50 à 400
- Manchette caoutchouc EPDM haute température pour assainissement aération / HVAC / chauffage (jusqu'à 130°C), roulements autolubrifiants en acier revêtus de PTFE et revêtement en polyuréthane 200 μm
Dans quel cas utiliser les vannes papillon à manchette libre ?
L'utilisation de vannes papillon à manchette libre est une solution économique pour les applications au sol où le remplacement et la maintenance sont relativement simples. La manchette est remplaçable et peut être conçue dans différents matériaux.
La vanne papillon à manchette libre peut être utilisée dans une variété d'application : traitement de l'eau et des eaux usées ainsi que pour des applications industrielles.

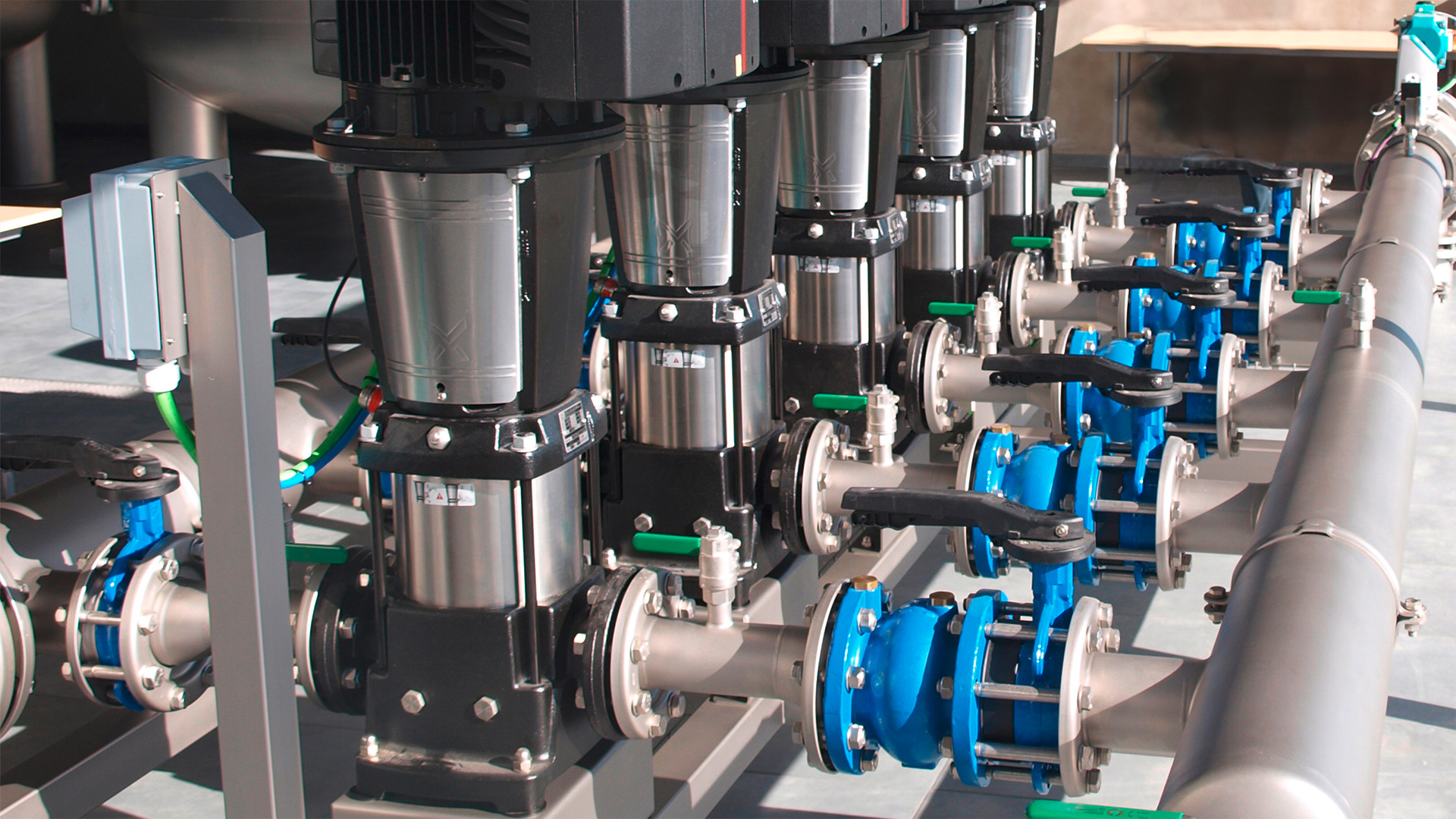

Eau : traitement de l'eau, distribution, station de pompage, irrigation et HVAC
Assainissement : systèmes d'aération, traitement des eaux usées, installation de pompage, station de relevage et installation à membrane
Industrie : système de refroidissement et traitement de l'eau
