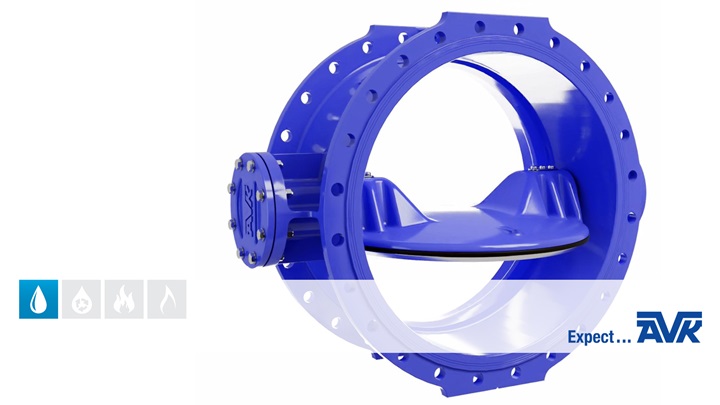

Vannes à papillon double excentrique
AVK fabrique des vannes à papillon double excentrique du DN 150 au DN 2800 conçues pour durer. Le disque incliné et fixe, la conception du joint optimisée et les extrémités de l'axe protégées contre la corrosion sont des caractéristiques qui dépassent les standards du marché. Les vannes AVK se révèlent être un choix sûr pour les applications d'approvisionnement en eau potable.

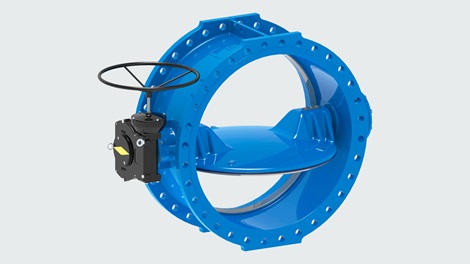

Notre gamme produit
- Siège intégral, siège remplaçable en acier inoxydable ou siège soudé également en acier inoxydable
- Disque plat (DN150-2800) ou ajouré (DN700-1200)
- Réducteur IP67, IP68 ou avec bride ISO
- PN 10, PN 16 et PN 25
Disque incliné minimisant l'usure
Les efforts sur le disque sont libérés après quelques degrés d'ouverture, ce qui minimise l'usure du joint. Les couples de manœuvre sont réduits car la conception minimise la compression du joint.
Trois types de siège
Le siège intégral est en fonte ductile revêtue d’époxy, intégré dans le corps. Le siège en acier inoxydable est disponible en deux variantes : siège remplaçable complété par un joint torique ou siège soudé, usiné et poli afin d’obtenir une surface lisse.
Assemblage sécurisée du disque et de l'axe

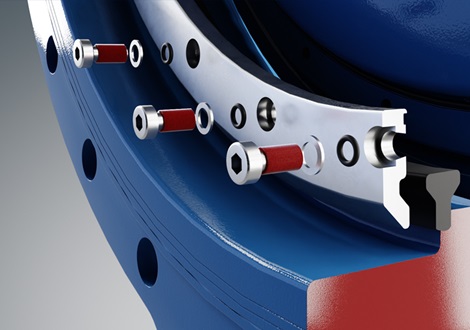

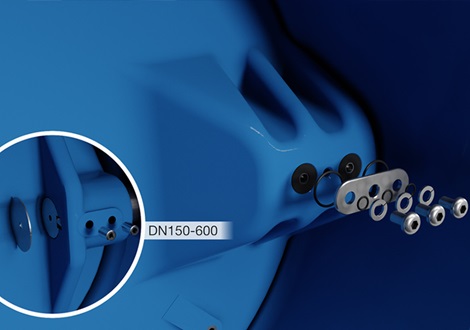

Le disque et l'axe sont reliés au moyen d’une clavette. La clavette est fixée à l’aide de vis empêchant les vibrations du disque causées par la vitesse du fluide. Pour les grands diamètres, le disque est fixé avec deux goujons en acier inoxydable et c’est la clavette qui fait office de renfort.
Joint de disque optimisé pour de hautes performances

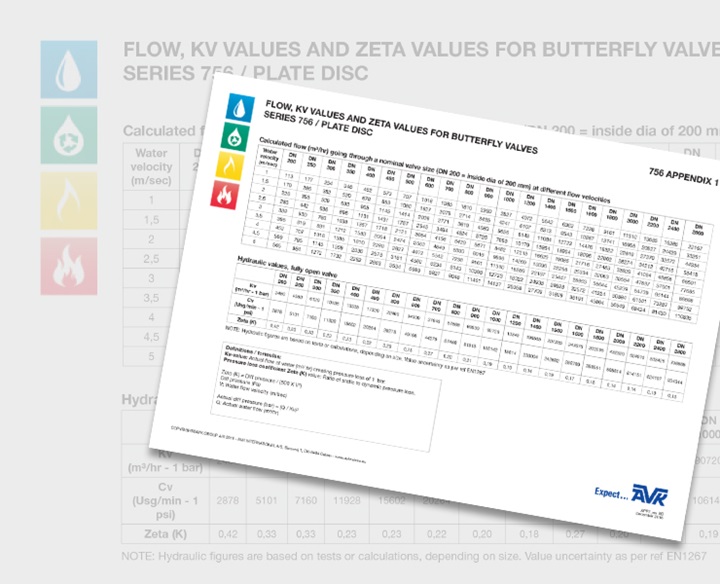

Le disque est conçu pour minimiser les pertes de charge grâce aux simulations CFD. La forme du joint du disque est étudiée pour assurer son montage dans la bonne position, gage de fiabilité. L'excellente qualité du caoutchouc permet d’en optimiser sa quantité, il en résulte des couples de fermeture particulièrement bas. Le caoutchouc EPDM AVK est approuvé par ACS, DVGW, KIWA et WRAS.
Caractéristiques de conception de la tige
Les joints de la tige sont remplaçables sous pression pour faciliter la maintenance. Des joints en EPDM assurent l'étanchéité de la vanne, et le joint en NBR protège des impuretés provenant de l'extérieur.
En cas de remplacement du réducteur, les vannes à papillon peuvent être équipées en option d’un dispositif de verrouillage qui permet de bloquer la position du disque.
L’utilisation de paliers en PTFE garantit de faibles couples de manœuvre. Les extrémités de tige sont protégées, ce qui assure la durabilité, car aucune surface en fonte n'est exposée au fluide.
Bidirectionnelles et compactes
Les vannes sont toutes bidirectionnelles bien qu’à partir du DN 700 le sens recommandé du fluide soit indiqué sur la vanne. Le poids est minimisé pour faciliter la manipulation et réduire les contraintes d’installation.

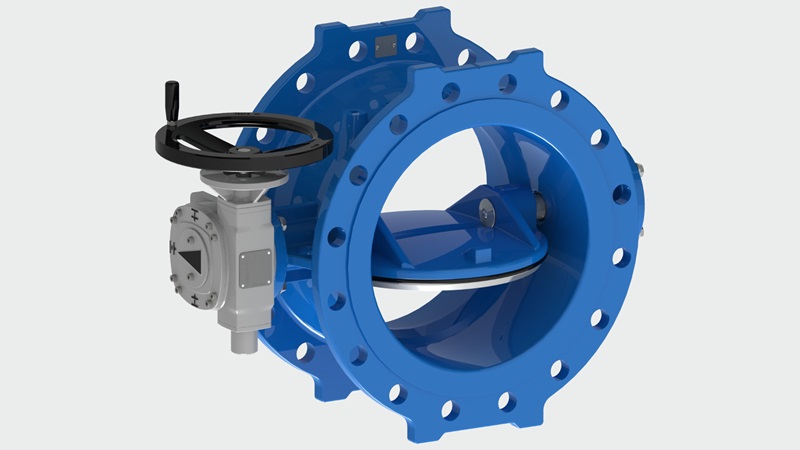

Des actionneurs à votre convenance
AVK vous propose plusieurs types d'actionneurs :réducteur à volant IP67 pour les réseaux hors sol, réducteur à carré IP68 pour les réseaux enterrés et réducteur à platine ISO motorisable. Nous proposons également des allonges, des adaptateurs et des volants.
Approbations
Les vannes à papillon double excentrique sont approuvées :
- ACS
- DVGW du DN 150 au 1200
- KIWA du DN 200 au 600
- WRAS du DN 700 au 1200
Pour les plus grands diamètres, les vannes sont également certifiées.
Où sont utilisées les vannes papillon double excentrique ?
Les vannes à papillon double excentrique sont le plus souvent utilisées dans les applications d'eau potable à la place des vannes à opercule. Pour les installations enterrées, une certaine profondeur est nécessaire. En comparaison aux vannes à opercule, elles sont plus rentables, en particulier pour les grandes dimensions. Elles peuvent également être utilisées en chambres ou stations.
